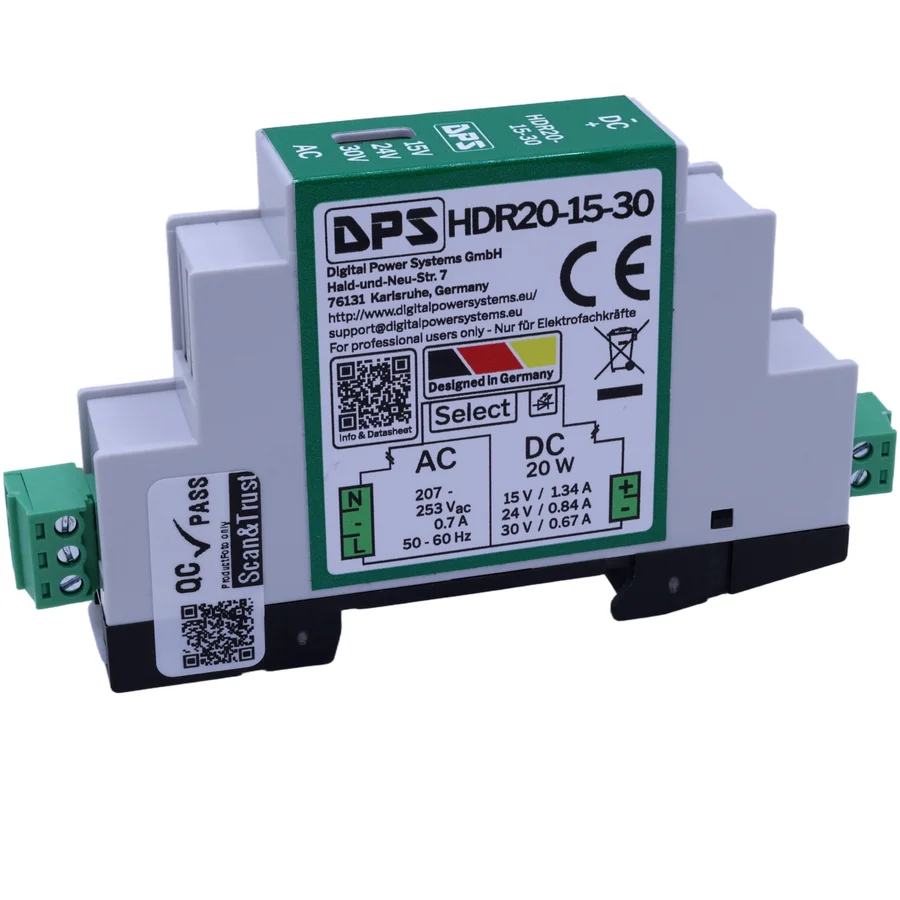

15V/24V/30V Elektrolytkondensatorfreies Netzteil

Ein Netzteil, drei Spannungen, null Elektrolytkondensatoren – das HDR20-15-30 liefert ausfallsichere 20 W DC-Leistung für Schaltschränke.

• 18 mm breit
• 0 Elektrolytkondensatoren
• <100 mW Standby

Jetzt bestellen

Datenblatt herunterladen (PDF)

Keine Elektrolytkondensatoren – kein Verschleiß

Elektrolytkondensatoren trocknen aus und verursachen Restwelligkeit und Ausfälle. Das HDR20-15-30 eliminiert sie vollständig. Herkömmliche DIN-Schienen-Netzteile setzen zur Filterung auf Elektrolytkondensatoren. Mit der Zeit werden sie durch Wärme und Spannungsbelastung beeinträchtigt und führen zu unzuverlässiger Ausgangsspannung oder Totalausfall. Mit der NoElko-Technologie ersetzt das HDR20-15-30 Elektrolytkondensatoren durch langlebige Keramik- und Folienkondensatoren, die für jahrzehntelangen Dauerbetrieb ausgelegt sind. Keine geplanten Austausche. Keine ungeplanten Ausfallzeiten.

Elektrolytkondensatoren sind für die Mehrheit der Feldrückläufer bei Netzteilen verantwortlich. NoElko beseitigt diesen Ausfallmodus an der Wurzel.

Drei Spannungen, eine Artikelnummer

Wählen Sie über einen Frontschalter zwischen 15 V, 24 V oder 30 V aus. Reduzieren Sie die Lagerkomplexität: Ein einziges HDR20-15-30 deckt die drei gängigsten Steuerspannungen ab. Jede Einstellung liefert das volle 20-W-Budget – 1,34 A bei 15 V, 0,84 A bei 24 V und 0,67 A bei 30 V. Sie müssen nicht verschiedene Festspannungsnetzteile für unterschiedliche Anwendungen bevorraten. Vereinfacht Entwicklung und Beschaffung.

Kompakt, kühl und energieeffizient

18 mm breit, <100 mW Standby, Betrieb von -40 bis +50 °C.

• 18 mm breit – Montage auf einer 35-mm-DIN-Schiene, es bleibt Platz für weitere E/A, Relais und Steuerungen.
• <100 mW Leerlaufverbrauch bei 24 V (typisch 50 mW) – minimale Eigenerwärmung und geringere Gesamtenergiekosten im gesamten Anlagenpark.
• -40 °C bis +50 °C Umgebungstemperatur – einsetzbar in Außengehäusen und unbeheizten Schaltschränken ohne zusätzliche Heizung.

Dieses Netzteil wurde für hochdichte Schaltschränke entwickelt, bei denen jeder Millimeter und jedes Milliwatt zählt.

Selbstschützender Ausgang – keine manuellen Rücksetzungen

Ein aktiver Überspannungsschutz entlädt den Ausgang schnell und erholt sich selbst. Wenn eine Transiente oder ein Fehler die Ausgangsspannung zu hoch werden lässt, aktiviert das HDR20-15-30 einen 66-Ω-Entladepfad, um die Spannung sofort abzusenken. Der Entladewiderstand wird thermisch überwacht und verkraftet daher wiederholte Ereignisse ohne Schaden. Sobald der Zustand behoben ist, wird der Normalbetrieb wieder aufgenommen – ohne Verriegelung, ohne Eingriff vor Ort.

Vergleich: NoElko gegenüber herkömmlichen Netzteilen mit Elektrolytkondensatoren

HDR20-15-30 bestellen

Industrietauglicher Eingang und EMV-Konformität

• Akzeptiert 207–253 V AC, 49–61 Hz – deckt alle europäischen Stromnetze ab
• N- und L-Polarität sind vertauschbar – beschleunigt die Nachrüstverkabelung
• Eingangs-Transientenschutz und ausgangsseitiger Kurzschlussschutz
• Erfüllt IEC 55032 und die vollständige EMV-Störfestigkeit (IEC 61000-4-2 bis -4-8)
• Hergestellt in Deutschland – abgesichert durch Herstellergarantie und CE/EMV-Zertifizierung

FAQ

Welche Ausgangsspannungen sind verfügbar und welchen Strom kann jede liefern?

Drei Spannungen per Schalter wählbar: 15 V mit bis zu 1,34 A, 24 V mit bis zu 0,84 A und 30 V mit bis zu 0,67 A. Alle drei Einstellungen teilen sich dasselbe 20-W-Leistungsbudget, sodass die Stromgrenzen umgekehrt proportional zur Spannung sind.

Beeinflusst das NoElko-Design die Zuverlässigkeit im Vergleich zu einem herkömmlichen DIN-Schienen-Netzteil?

Ja – das Datenblatt weist auf eine „außergewöhnliche Zuverlässigkeit“ dank der NoElko-Bauweise (ohne Elektrolytkondensatoren) hin. Elektrolytkondensatoren sind die Hauptalterungskomponente in herkömmlichen Schaltnetzteilen; ihr Wegfall eliminiert diesen Verschleißmodus.

Wie hoch ist der Standby-Verbrauch, wenn der Ausgang keine Last führt?

Typischerweise 50 mW (max. 60 mW) bei der 24-V-Einstellung mit 230 V Eingang. Die Angabe <100 mW gilt für die 24-V-Einstellung; Abbildung 5 zeigt, dass der Standby-Verbrauch von ~55 mW bei 15 V auf ~110 mW bei 30 V ansteigt – die 30-V-Einstellung überschreitet also tatsächlich die 100-mW-Marke im vollständigen Leerlaufzustand.

Wie reagiert der Überspannungsschutz am Ausgang und verriegelt er oder erholt er sich selbst?

Selbstheilend, nicht verriegelnd. Überspannung löst eine aktive Entladung über einen 66-Ω-Widerstand aus, die die Ausgangsspannung schnell absenkt. Der Entladewiderstand wird von einem NTC überwacht, um thermische Überlastung zu verhindern. Das Netzteil kehrt automatisch zum Normalbetrieb zurück, sobald der Überspannungszustand behoben ist.

Wie ist die Eingangsspannungstoleranz und ist die N/L-Polarität am Wechselstromeingang kritisch?

Der Eingang akzeptiert 207 V bis 253 V AC bei 49–61 Hz; N- und L-Anschlüsse sind vertauschbar. Das Datenblatt weist ausdrücklich darauf hin, dass die Polarität ohne Beeinträchtigung des Betriebs vertauscht werden kann, was die Verdrahtung bei Nachrüstinstallationen vereinfacht.

Kann das HDR20-15-30 für eine andere Ausgangsspannung oder Steckerkonfiguration angepasst werden?

Ja – DPS passt Ausgangsspannung, Stromgrenzen, Schutzschwellen und Steckverbinder für Produktionsstückzahlen an. Es fällt eine Entwicklungspauschale an; kontaktieren Sie DPS, um Ihre Variante zu besprechen.
