CCCV48XX DC/DC Wandler

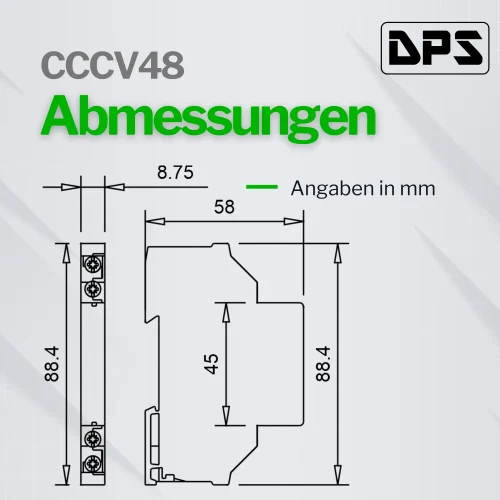

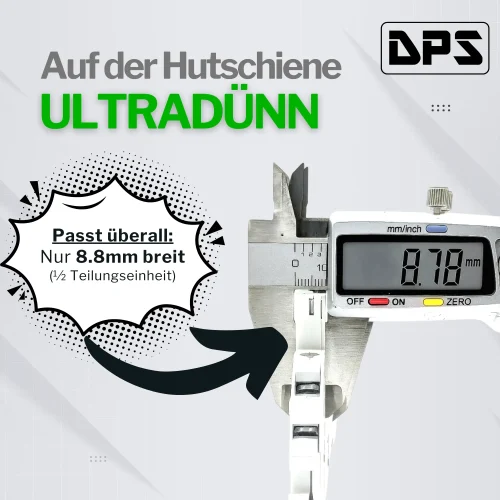

Ultradünner 8,8 mm 48V DIN-Schienen-Konstantstrom Konstantspannung DC/DC Wandler 5V 12V 24V

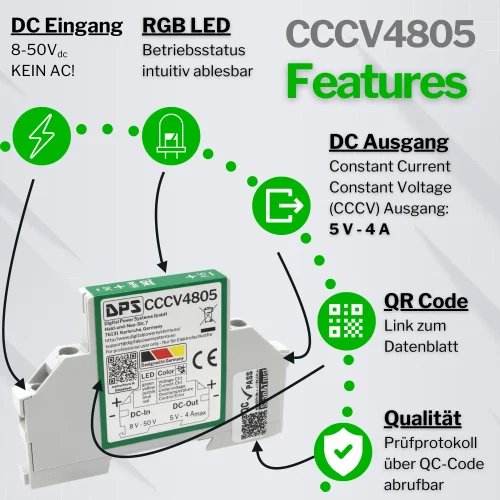

Merkmale:

Konstanter Strom, konstante Spannung
Typischer Wirkungsgrad 90 % (bis zu 94 % Spitzenwert)
Werkseitig programmierbarer Ausgangsspannungsbereich (0 V bis 30 V)
Werkseitig programmierbarer Ausgangsstrombereich (0 A bis 4 A)
Ausgangsparallelschaltung mit Diode möglich
Weiter Eingangsspannungsbereich (8 V bis 50 V)
Interne Temperaturüberwachung mit thermischer Abschaltung
Werkseitig digital programmierbar mit verschiedenen Parametern
Schutz vor Verpolung der Eingangsspannung
Schutz vor Kurzschluss am Ausgang
Universelle RGB-Statusanzeige

Erhältlich bei:

Produktbeschreibung

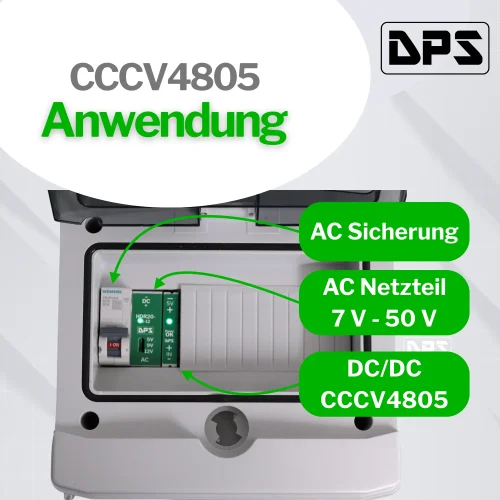

Der CCCV48XX ist ein digital programmierbarer Hutschienen-Buck-Konverter (Step-Down) mit konstanter Strom- und Spannungsregelung. Dank seiner hohen Ausgangsstabilität eignet er sich ideal zur Bereitstellung zusätzlicher Niederspannungen in Schaltschränken. Der Eingangsspannungsbereich reicht von 8V (min. 0,9 × Vout) bis 50V. Für höhere Leistungen lassen sich mehrere Ausgänge über eine Diode parallel betreiben. Ausgangsspannungen und -ströme werden werkseitig digital programmiert. Wichtig: Die Eingangsspannung muss stets oberhalb der Ausgangsspannung liegen.

Alle Geräte sind mit einer universellen RGB-LED ausgestattet, die Betriebszustände wie Konstantspannung, Konstantstrom, Unterspannungsschutz oder Übertemperatur klar anzeigt.

Der CCCV48XX ist robust gegenüber typischen Betriebsfehlern wie Verpolung am Eingang, Kurzschluss oder Unterbrechung am Ausgang sowie moderaten Eingangstransienten.

Das Gerät arbeitet zuverlässig im Temperaturbereich von -40°C bis +50°C. Eine Leistungsreduzierung kann erforderlich sein.

Kundenspezifische Parameter

Der CCCV48M ist auf Wunsch auch vorprogrammiert nach Ihren individuellen Parametern erhältlich. Für die Programmierung und ein Muster berechnen wir 150 € zzgl. MwSt. Bitte nutzen Sie hierzu das Musteranforderungsformular unten.

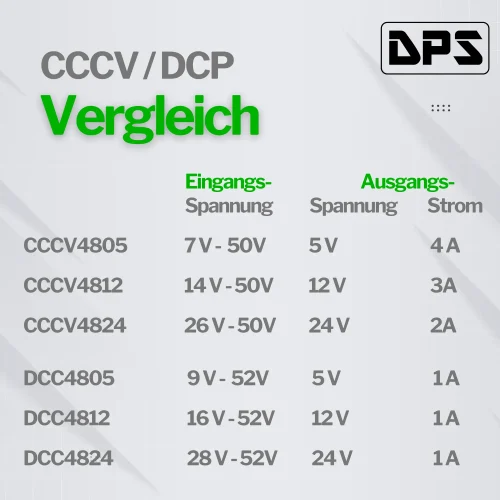

Zu teuer? Der DCP48M bietet die Möglichkeit, Parameter eigenständig zu programmieren.

Downloads

Datenblatt

Wussten Sie schon?

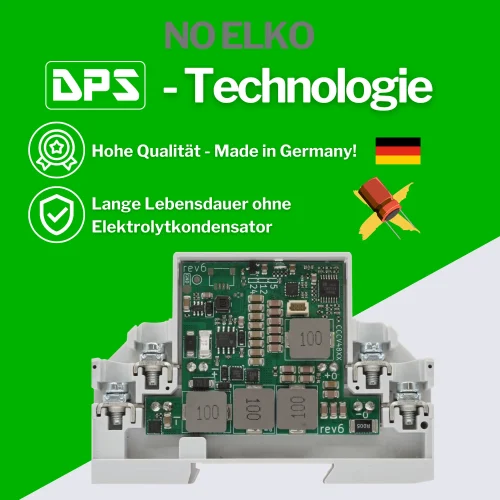

Der CCCV48 ist ein vollständig digitaler Schaltregler, dessen Regelung durch einen besonders energieeffizienten RISC-V-Mikrocontroller erfolgt.

Durch Progammierung lässt sich der CCCV48M flexibel an Ihre spezifische Anwendung anpassen.

Erhalten Sie Ihr kostenloses Muster

Möchten Sie den CCCV48XX selbst ausprobieren? Geben Sie Ihre Kontaktdaten ein und beantragen Sie eine kostenloses Muster.
