USB-C-3A
Datenblatt| Menge | Stückpreis (inkl. MwSt.) | Stückpreis (zzgl. MwSt.) | Ersparnis |
| 1+ | 29,99 EUR | 25,20 EUR | — |
| 10+ | 28,48 EUR | 23,93 EUR | -5% |
| 25+ | 27,36 EUR | 22,99 EUR | -9% |
| 100+ | 23,79 EUR | 19,99 EUR | -21% |
| 500+ | 22,60 EUR | 18,99 EUR | -25% |
| Mehr Menge, mehr Ersparnis. Bitte anfragen! | |||

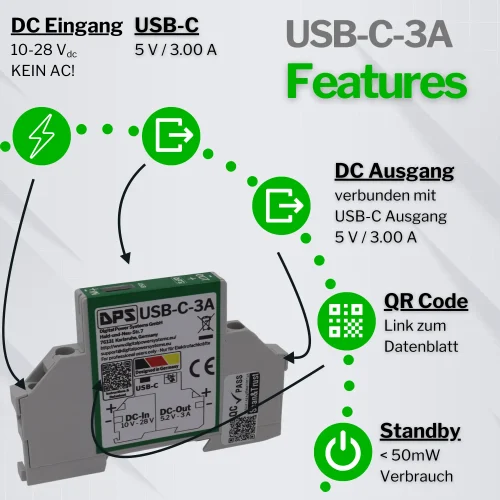

Hauptmerkmale

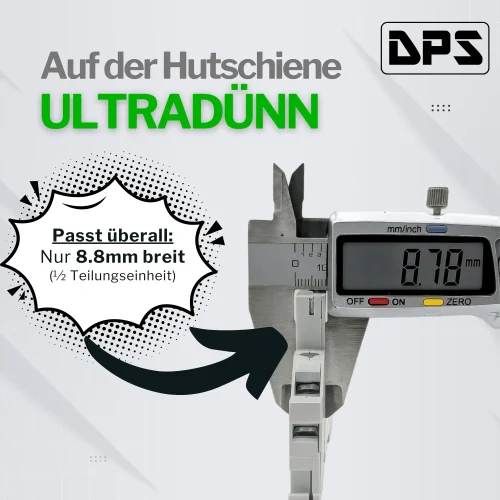

- Ultraschmal: 8,8 mm Hutschienenbreite

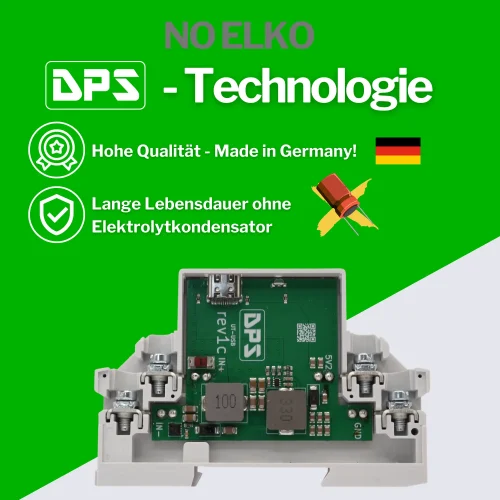

- Ohne Elektrolytkondensatoren
- 5-V-Buck-Wandler
- 3 A Ausgangsstrom
- 95 % Spitzenwirkungsgrad
- Weiter Eingangsspannungsbereich (11 V – 28 V)
- Verpolungsschutz am Eingang
- Ausgang kurzschlussfest
- Betriebsanzeige-LED
- Niedrige leitungsgeführte Emissionen
Produktbeschreibung
Das USB-C-3A (ultraflaches 8,8 mm 11-28 V Hutschienen-USB-C-Netzteil) ist ein Abwärtswandler für die Hutschiene mit 11 V bis 28 V Eingangsspannung und 3 A Ausgangsstrom, der eine konstante Ausgangsspannung mit geringer Restwelligkeit für USB-C-Geräte liefert. Er ist für den Einsatz in engen Schaltschränken vorgesehen, um USB-Geräte mit Spannung zu versorgen. Eine grüne Power-Good-LED zeigt die Ausgangsspannung an. Das Gerät ist widerstandsfähig gegenüber typischen Betriebsstörungen: Verpolung am Eingang, Kurzschluss am Ausgang, Leerlauf, mäßige Eingangstransienten und mäßige Ausgangstransienten.
Das Gerät bietet eine zuverlässige Ausgangsstromstabilität über den gesamten Eingangsspannungsbereich. Das Gerät kann bei Umgebungstemperaturen zwischen -40 °C und 50 °C betrieben werden.
Downloads
Technische Daten
Wählen Sie die Spezifikationen unten, um nach Produkten mit passenden Attributen zu filtern.
| ✗ | |
| DC |
Logistikdaten
| GTIN / EAN | 4262542250022 |
| Gewicht | 0.04 kg |
| Abmessungen | 89 x 9 x 58 mm |
| Herkunftsland | Deutschland |
| HS-Code | 8504409590 |
| Hersteller | Digital Power Systems GmbH |
| Adresse | Bruchsaler Str. 18, 68753 Waghäusel-Kirrlach, Deutschland |
| shop@digitalpowersystems.eu | |
| Website | https://digitalpowersystems.eu |
Brauchen Sie Unterstützung?
Haben Sie eine Frage zu diesem Produkt? Unser Ingenieurteam hilft Ihnen gerne.
Fest 5 V – keine USB-PD-Aushandlung (das Datenblatt beschreibt einen Abwärtswandler, keinen PD-Controller). Die Ausgangsspannung beträgt 5 V (min. 5,0 V, typ. 5,15 V, max. 5,3 V) und ist mit insgesamt 3 A für den USB-C-Anschluss und die Schraubklemmen ausgelegt. Benötigen Sie 9 V oder 12 V PD? Dann wählen Sie das USB-AC-PD oder USB-DC-PD.
11–28 V DC. Die Spezifikationstabelle garantiert 11 V als minimale und 28 V als maximale Eingangsspannung. Überschrift, Feature-Zusammenfassung und Pinbelegung des Datenblatts nennen 10 V; planen Sie daher mit 11 V und betrachten Sie alles darunter als außerhalb der Spezifikation.
95 % Spitzenwert bei ca. 0,75–1 A Ausgangsstrom. Der Wirkungsgrad bleibt über den gesamten Lastbereich von 0–3 A über 90 %. Bei sehr geringen Lasten schaltet der IC in den Pulse-Skipping-Modus, wodurch die Schaltverluste sinken, die Restwelligkeit jedoch leicht ansteigt (ca. 75 mVss im Leerlauf, sinkend auf ca. 30 mVss ab 0,5 A).
Das Datenblatt nennt für das USB-C-3A keine EMV-Störaussendungsklasse, daher sichern wir keine zu. Abbildung 7 zeigt die leitungsgebundenen Störungen an Ein- und Ausgangsleitung im Vergleich zu den CISPR-32-Grenzwerten der Klassen A und B im Bereich von 0,15–30 MHz bei Volllast; sie ist ein Messdiagramm, keine Konformitätsaussage. Verlangt Ihre Installation eine bestimmte Klasse, etwa im Wohnbereich, wenden Sie sich bitte zuvor an DPS. Zu den im Datenblatt aufgeführten angewandten Normen gehören IEC 61000-4-2 bis -4-8 für die Störfestigkeit.
Verträgt bis zu -28 V DC Rückwärtsspannung am Eingang, ohne Schaden zu nehmen. Ein MOSFET zur Eingangsverpolungsschutz und eine TVS-Diode (1SMA4751A) am Eingang übernehmen den Schutz; zusätzlich begrenzt eine TVS-Diode (1SMA4734A) am Ausgang transiente Überspannungen.

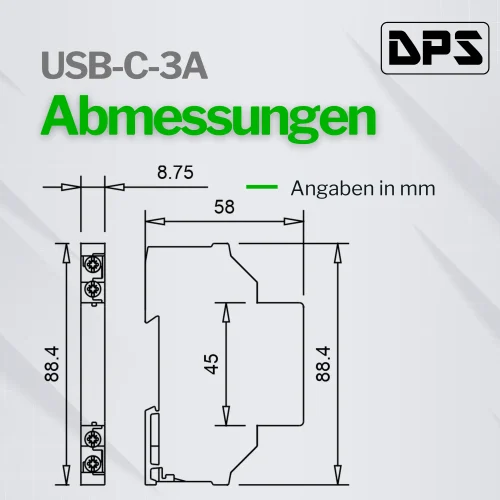

8,8 mm DIN-Schienenbreite. Das Datenblatt gibt die Abmessungen mit 8,8 × 88,4 × 58 mm an (L×B×H gemäß der Kopfzeile der Maßtabelle, wobei in der Funktionsübersicht die 8,8 mm Schienenbreite hervorgehoben wird). Die Footprint-Kompatibilität mit dem USB-DC-PD wird in diesem Datenblatt nicht angegeben – bitte prüfen Sie dies im Datenblatt des USB-DC-PD, bevor Sie von einer direkten Austauschbarkeit ausgehen.
Ja — DPS passt Ausgangsspannung, Ausgangsstrom und Eingangsspannungsbereich für Serienproduktionen individuell an. Es fällt eine Entwicklungspauschale an; kontaktieren Sie DPS, um Ihre Variante zu besprechen.
