USB C im Schaltschrank

Quick Guide: In 5 Min Up to Date

USB im Schaltschrank: Wofür und warum?

Die Stromversorgung über USB ist einfach, effizient und vielseitig. Viele moderne Geräte setzen bereits auf den USB-Standard, darunter:

    • Mobiltelefone und Tablets

    • Laptops

    • Einplatinenrechner und Steuergeräte

Gleichstrom- oder Wechselstromeingang?

Die Frage, ob AC oder DC am Eingang besser geeignet ist, wird oft kontrovers diskutiert. Jede Lösung hat ihre Vor- und Nachteile. Fakt ist: DPS bietet beides an.

  • DC (Gleichstrom):
    Wird bevorzugt, wenn bereits ein Netzteil im Schaltschrank vorhanden ist, insbesondere bei einer unterbrechungsfreien Stromversorgung. Die Geräte können sehr kompakt ausgelegt werden und benötigen wenig Platz im Schaltschrank.
  • AC (Wechselstrom):
    Ideal für Stand-alone-Lösungen, da es flexibel und einfach zu integrieren ist. Die AC Wechselstromlösungen sind meist aber leicht größer.

USB PD oder Kein PD?

Oft kommt die Frage auf: Brauche ich ein Netzteil mit Power Delivery (PD)?
Die kurze Antwort: Mit Power Delivery funktioniert es fast immer, ohne hängt es stark von den angeschlossenen Geräten ab. Tipp: Werfen Sie einen Blick auf das Netzteil des bestehenden Geräts, um Klarheit zu gewinnen.

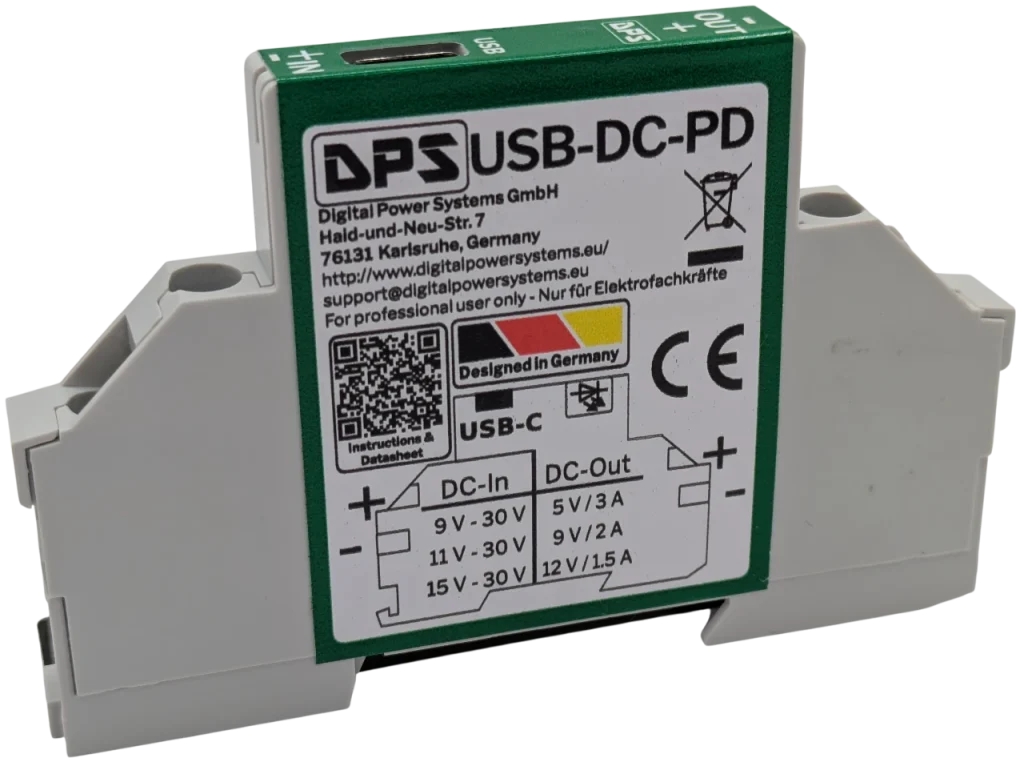

Seitenansicht USB-DC-PD

USB-C ohne Power Delivery

Netzteile ohne PD bieten in der Regel eine feste maximale Stromstärke, typischerweise 3 A bei schnellladenden Geräten. Einige liefern jedoch nur 0,5 A oder 1 A. Wichtig: Ein Netzteil mit höherer Stromstärke kann bedenkenlos verwendet werden – das Gerät zieht nur den benötigten Strom.

USB-PD

USB-PD erlaubt die intelligente Aushandlung der besten Kombination aus Spannung, Stromstärke und Leistung zwischen Netzteil und Endgerät. Unterstützte Spannungen: 5 V, 9 V, 15 V und 20 V. So wird sichergestellt, dass auch leistungshungrige Geräte optimal versorgt werden.

USB-PD bei Laptops

Laptops laden meistens mit Netzteilen, die Power Delivery unterstützen. Ältere Geräte unterstützen dabei nur eine Spannungsklasse. Unterstützt das Netzteil die Spannungsklasse nicht, läd auch meist der Laptop nicht. Daher bei Laptops immer darauf achten, dass die Spannungsklasse passt.

Passende Produkte

DC/DC Geräte

DPS bietet zwei DC/DC Geräte an. Diese sind einmal mit Power Delivery (PD) und einmal ohne Power Delivery.

Das nebenstehende Bild zeigt eine Übersicht der beiden Geräte.

AC/DC Geräte

Das AC/DC-Gerät ist in Kürze verfügbar.

Kabel: Billig kann teuer werden

Günstige Kabel mit schlechter Qualität können für Probleme sorgen. Ein Kunde berichtete beispielsweise, dass sein Raspberry Pi 5 in den Low-Power-Modus wechselte, weil das Kabel hohe Übergangswiderstände hatte, wodurch die Spannung einbrach. Unsere Empfehlung: Investieren Sie in hochwertige Kabel, um solche Probleme zu vermeiden.
