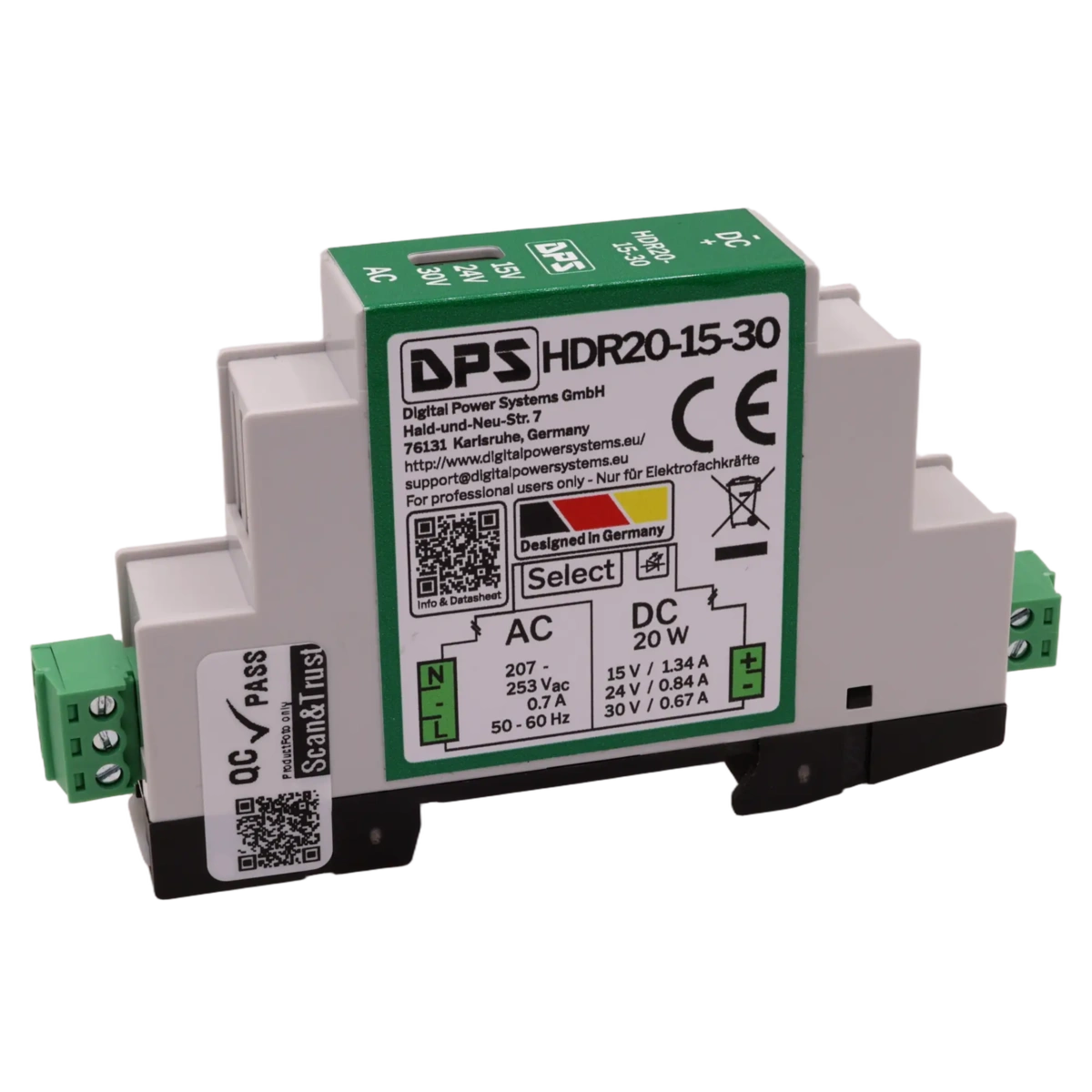

HDR20-15-30
Datenblatt| Menge | Stückpreis (inkl. MwSt.) | Stückpreis (zzgl. MwSt.) | Ersparnis |
| 1+ | 39,98 EUR | 33,60 EUR | — |
| 10+ | 36,18 EUR | 30,40 EUR | -10% |
| 25+ | 33,55 EUR | 28,19 EUR | -16% |
| 100+ | 30,75 EUR | 25,84 EUR | -23% |
| 500+ | 29,39 EUR | 24,70 EUR | -26% |
| Mehr Menge, mehr Ersparnis. Bitte anfragen! | |||
Hauptmerkmale
- 18 mm DIN-Schienenbreite
- <100 mW Standby-Leistung bei Vout=24 V
- Hoher Wirkungsgrad bis zu 86 %
- Lange Lebensdauer / Elektrolytkondensatorfrei
- Ausgangsspannung per Schalter wählbar:
- 15 V DC - 1,34 A DC, max.
- 24 V DC - 0,84 A DC, max.
- 30 V DC - 0,67 A DC, max.
- Eingangsspannungsbereich: 207 V AC bis 253 V AC
- Ausgang kurzschlussfest
- Aktiver Ausgangsüberspannungsschutz
- Grüne Betriebs-LED
Produktbeschreibung
Technische Daten
Wählen Sie die Spezifikationen unten, um nach Produkten mit passenden Attributen zu filtern.
| 0 to 1.34 A | |
| 15 to 30 V | |
| 20 W | |
| 86 % |
Logistikdaten
| GTIN / EAN | 4262542250046 |
| Gewicht | 0.07 kg |
| Abmessungen | 18 x 106 x 51 mm |
| Herkunftsland | Deutschland |
| HS-Code | 8504409590 |
| Hersteller | Digital Power Systems GmbH |
| Adresse | Bruchsaler Str. 18, 68753 Waghäusel-Kirrlach, Deutschland |
| shop@digitalpowersystems.eu | |
| Website | https://digitalpowersystems.eu |
Brauchen Sie Unterstützung?
Haben Sie eine Frage zu diesem Produkt? Unser Ingenieurteam hilft Ihnen gerne.
Drei per Schalter wählbare Ausgangsspannungen: 15 V mit bis zu 1,34 A, 24 V mit bis zu 0,84 A und 30 V mit bis zu 0,67 A. Alle drei Einstellungen teilen sich dasselbe Leistungsbudget von 20 W, sodass die Stromgrenzen sich umgekehrt proportional zur Spannung verhalten.
Ja — das Datenblatt hebt die „außergewöhnliche Zuverlässigkeit“ hervor, die durch die NoElko-Bauweise (ohne Elektrolytkondensatoren) erreicht wird. Elektrolytkondensatoren sind die primäre Alterungskomponente in herkömmlichen Schaltnetzteilen; durch ihren Verzicht entfällt diese Verschleißursache.
Typischerweise 89 mW bei der 24-V-Einstellung; 54 mW bei 15 V und 110 mW bei 30 V, unbelastet und mit 230-V-Eingang (Abbildung 7).
Selbstheilend, nicht verriegelnd. Bei Überspannung wird die Ausgangsspannung aktiv über einen 66-Ω-Widerstand entladen und die Ausgangsschiene schnell heruntergezogen. Der Entladewiderstand wird von einem NTC überwacht, um thermische Überlastung zu vermeiden. Sobald die Überspannungsbedingung behoben ist, nimmt die Stromversorgung automatisch den Normalbetrieb wieder auf.
Der Eingang akzeptiert 207 V bis 253 V AC bei 49–61 Hz; die N- und L-Anschlüsse sind austauschbar. Das Datenblatt weist ausdrücklich darauf hin, dass die Polarität ohne Beeinträchtigung der Funktion vertauscht werden kann, was die Verkabelung bei Nachrüstungen deutlich vereinfacht.
Angewandte Normen: EN 55011 / CISPR 11 (Klasse A, Störaussendung), EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-7 und -4-8 (EMV-Störfestigkeit und Messverfahren), EN 61558-2-16 (Sicherheit) sowie EN IEC 63000 (RoHS-Dokumentation). Die EU-Konformitätserklärung deckt die EMV-Richtlinie 2014/30/EU, die Niederspannungsrichtlinie 2014/35/EU und die RoHS-Richtlinie 2011/65/EU ab.
Nein – die Spannungsregelung bleibt über den gesamten Lastbereich innerhalb von etwa ±2 % der Nennspannung (Abbildung 2). Die 24-V-Einstellung ist am flachsten (100,8 % → 99,7 %); die 15-V- und 30-V-Kurven liegen bei geringer Last etwas über der Nennspannung und nähern sich mit steigendem Strom der Nennspannung an. Die Toleranzen aus der technischen Tabelle sind breiter: -4 % / +6 % bei 15 V (14,4–15,9 V), ±4,2 % bei 24 V, ±5 % bei 30 V.
Ja – DPS passt Ausgangsspannung, Stromgrenzen, Schutzschwellen und Steckverbinder an die Anforderungen von Serienproduktionen an. Es fällt eine Engineering-Gebühr an; kontaktieren Sie DPS, um Ihre Variante zu besprechen.
