| Menge | Stückpreis | Ersparnis |
| 1+ | 32,00 EUR | — |
| 25+ | 26,99 EUR | -16% |
| 100+ | 22,71 EUR | -29% |
| Mehr Menge, mehr Ersparnis. Bitte anfragen! | ||
Hauptmerkmale
- 18 mm DIN-Schienenbreite
- <50 mW Standby-Leistung bei 5 VDC Ausgang
- Lange Lebensdauer / Elektrolytkondensatorfrei
- Ausgangsspannung per Schalter wählbar:
- 5 VDC - 4 A DC, max.
- 9 VDC - 2,22 A DC, max.
- 12 VDC - 1,67 A DC, max.
- Eingangsspannungsbereich 207 V AC bis 253 V AC
- Ausgang kurzschlussfest
- Aktiver Ausgangs-Überspannungsschutz
- Grüne Betriebs-LED
Produktbeschreibung

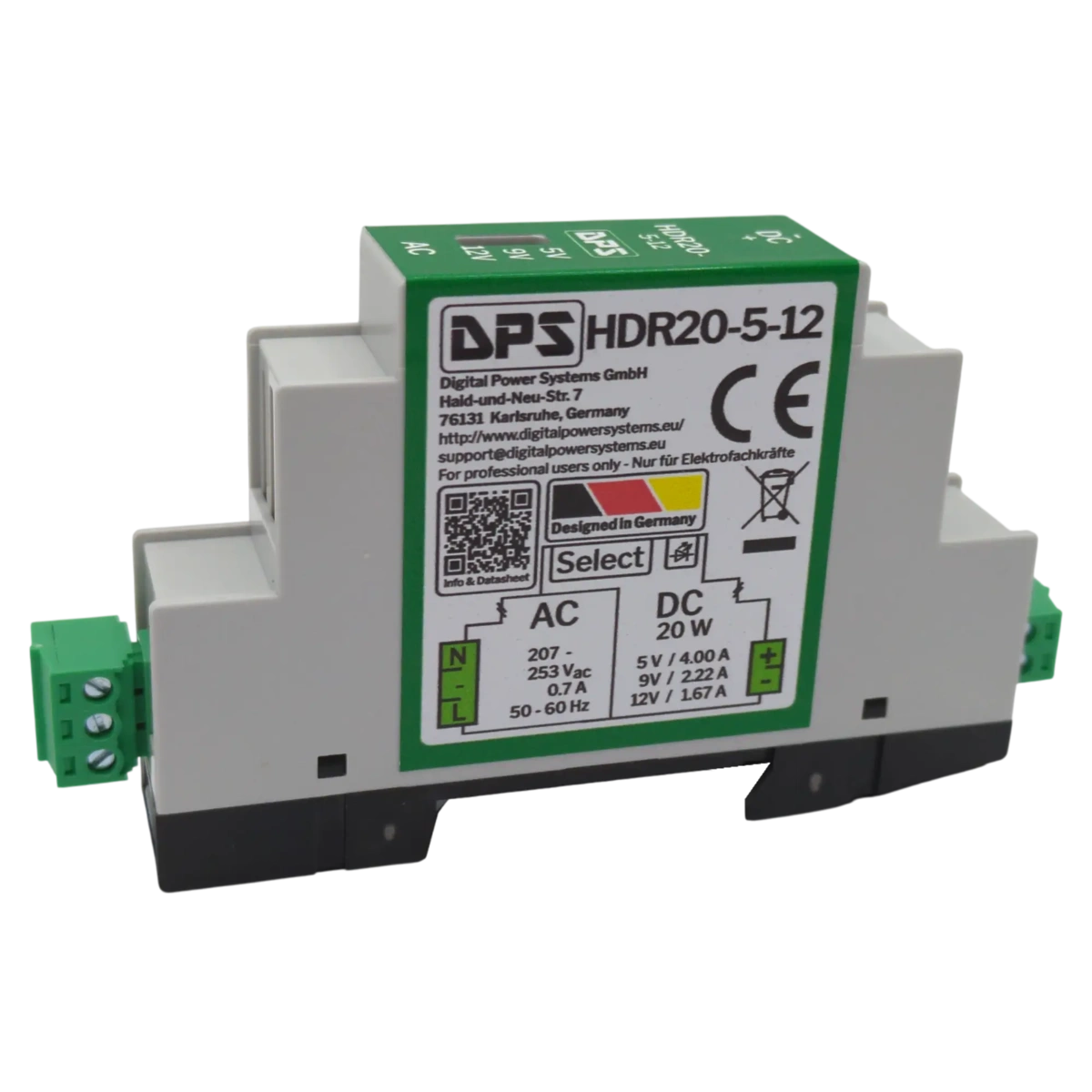

Das HDR20-5-12 ist ein 230-V-AC-Netzteil für DIN-Schienen-Steuerschränke. Die Ausgangsspannung ist über einen Schalter auf maximal 5 V / 4 A, 9 V / 2,22 A und 12 V / 1,67 A einstellbar. Dank der NoElko-Technologie (ohne Elektrolytkondensatoren) wird eine außergewöhnliche Zuverlässigkeit erreicht. Ein aktiver Überspannungsschutz am Ausgang entlädt den Ausgang bei Überspannungsbedingungen.
Das Gerät ist unempfindlich gegenüber typischen Betriebsstörungen: Transientenschutz am Eingang, Kurzschluss am Ausgang, Leerlauf, moderate Eingangstransienten und moderate Ausgangstransienten. Eine grüne Betriebs-LED zeigt stabilen Betrieb an.
Das Gerät kann bei Umgebungstemperaturen zwischen -40 °C und +50 °C betrieben werden. Gegebenenfalls ist eine Leistungsminderung (Derating) erforderlich.
Downloads
Ähnliche Produkte
Wählen Sie die Spezifikationen unten, um nach Produkten mit passenden Attributen zu filtern.
| 0 to 4 A | |
| 5 to 12 V | |
| 20 W | |
| 84 % |
Logistikdaten
| GTIN / EAN | 4262542250039 |
| Gewicht | 0.07 kg |
| Abmessungen | 106 x 18 x 51 mm |
| Herkunftsland | Deutschland |
| HS-Code | 8504409590 |
Brauchen Sie Unterstützung?
Haben Sie eine Frage zu diesem Produkt? Unser Ingenieurteam hilft Ihnen gerne.
Drei Spannungen – 5 V, 9 V und 12 V – werden über einen physischen Schalter am Gerät ausgewählt. Die jeweiligen maximalen Ströme betragen 4 A, 2,22 A und 1,67 A und liegen alle innerhalb der 20-W-Leistungsgrenze.
NoElko bedeutet, dass das Netzteil keine Elektrolytkondensatoren enthält. Diese sind in den meisten Schaltnetzteilen die primäre Verschleißkomponente. Ihr Verzicht eliminiert den Hauptalterungsmechanismus und ermöglicht dem HDR20-5-12 eine deutlich längere Lebensdauer als bei herkömmlichen Bauformen.
50–60 mW bei 5 V Ausgangsspannung und 230 V Eingangsspannung. Die Angabe <50 mW im Datenblatt bezieht sich speziell auf die 5-V-Einstellung; bei höheren Ausgangsspannungen steigt die Leistungsaufnahme im Standby geringfügig an (Abbildung 5 zeigt ca. 56 mW bei 9 V und ca. 68 mW bei 12 V). Alle Einstellungen liegen deutlich unter 1 W.
Ja — der Ausgang übersteht einen unbefristeten Kurzschluss ohne Schaden. Bei Kurzschlussbedingungen aktiviert sich eine Übertemperatur-Abschaltung; sobald der Fehler behoben ist und das Gerät abgekühlt ist, nimmt es den Betrieb ohne manuelles Eingreifen wieder auf.
Der Betriebseingangsbereich liegt bei 207 V bis 253 V AC mit 49–61 Hz. Dies deckt den vollständigen Toleranzbereich des europäischen 230-V-Netzes gemäß EN 50160 ab, ist jedoch nicht für 110-V-Netze ausgelegt. Das HDR20-5-12 ist ohne zusätzlichen Aufwärtstransformator nicht für nordamerikanische Spannungssysteme geeignet.
Aktive Entladung über einen 10-Ω-Hochleistungswiderstand am Ausgang. Die Entladung leitet überschüssige Energie bei Überspannungsbedingungen ab, anstatt sich auf passive Begrenzung zu verlassen, und schützt so nachgeschaltete Verbraucher bei transienten Überspannungsereignissen.
17,6 mm breit × 106 mm lang × 60 mm hoch — eine modulare Hutschieneneinheit. Die Produktbeschreibung gibt eine Hutschienenbreite von 18 mm an; die mechanische Ausführung beträgt 17,6 mm. Clip im Stil einer Haushalts-Installationsdose, werkzeuglos montierbar.
Ja — DPS passt Ausgangsspannung, Stromgrenzen, Schutzschwellen und Steckverbinder an Produktionsmengen an. Es fällt eine Engineering-Gebühr an; kontaktieren Sie DPS, um Ihre Variante abzustimmen.
