DCP48 Python-Programmieranleitung

Dr. Michael Heidinger
CEO, Digital Power Systems

Einleitung

Dieses Tutorial bietet eine Schritt-für-Schritt-Anleitung zur Massenprogrammierung des DCP48M DC/DC-Wandlers über eine Modbus-Verbindung mit einem Windows-PC und einem USB-zu-RS485-Adapter.

Benötigtes Material

• DCP48M DC/DC-Wandler
• Windows-PC
• USB-zu-RS485-Adapter (empfohlen: Waveshare FTDI USB-zu-RS485)

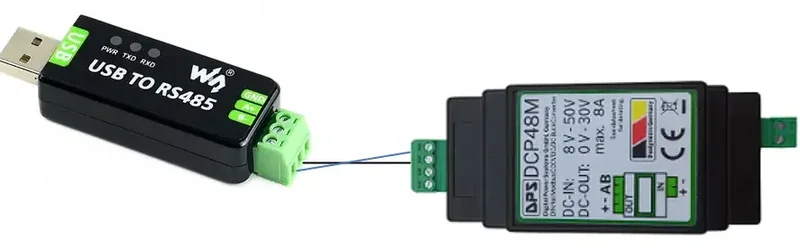

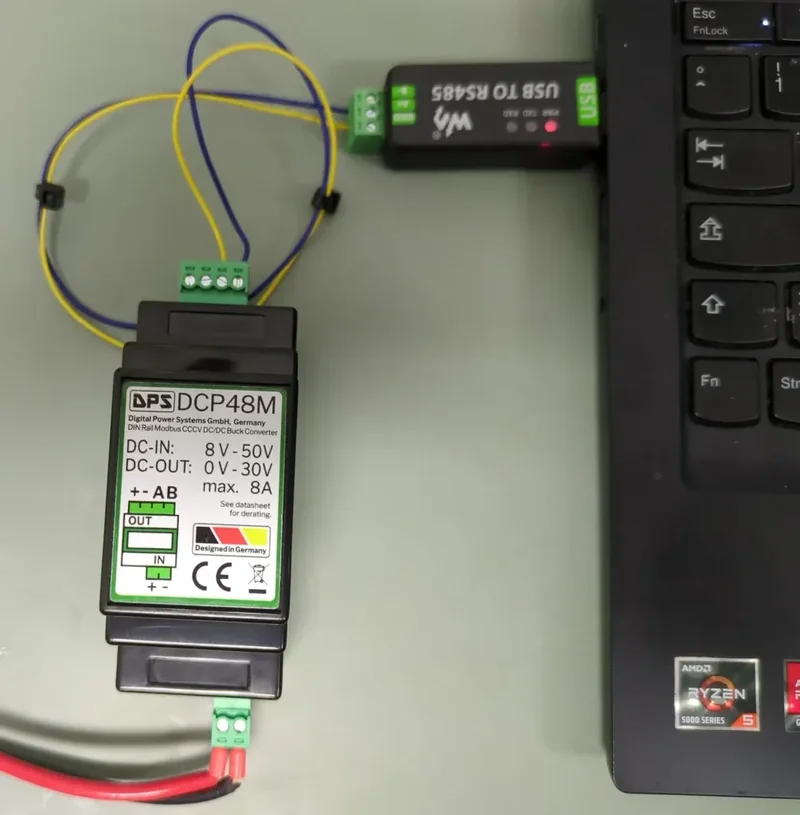

Hardware-Verkabelung

Verbinden Sie die RS-485-Adapterklemmen: A mit A, B mit B. RS-485 erfordert nicht zwingend eine Masseverbindung. Falls nötig, verwenden Sie die '-'-Klemme des Leistungseingangs.

Python unter Windows installieren

1. Laden Sie das Programmierskript (ZIP-Datei) herunter
2. Entpacken Sie die Datei, Rechtsklick → Terminal im Ordner öffnen
3. Benötigte Bibliotheken installieren:

   python -m pip install pymodbus pyserial

4. Installation überprüfen:

   python -c "import pymodbus; print(pymodbus.__version__)"

5. COM-Port im Konfigurationsabschnitt des Skripts anpassen
6. Skript ausführen:

   python modbus_massprogramming.py

Parameter konfigurieren

Kommentieren Sie im Skript die gewünschten Parameter ein. Setzen Sie ENABLE_SAVE_PARAMETERS = True, um die Änderungen dauerhaft zu speichern. Das Skript unterstützt auch die Konfiguration der Hardware-Steuerpins (ab PCB-Version 5).
