Einleitung
Dieses Tutorial bietet eine Schritt-für-Schritt-Anleitung zur Herstellung einer Modbus-Verbindung zwischen dem DCP48M DC/DC-Wandler und einem Windows-PC mit einem USB-zu-RS485-Adapter.
Benötigtes Material
- DCP48M DC/DC-Wandler
- Windows-PC
- USB-zu-RS485-Adapter (empfohlen: Waveshare FTDI USB-zu-RS485). Ein Programmierkit ist auch direkt bei DPS erhältlich.

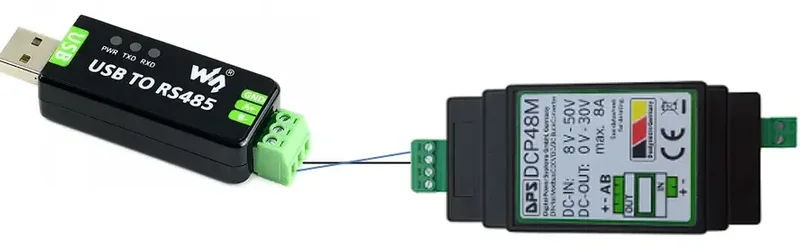

Hardware-Verkabelung
Modbus-Verbindung herstellen
Wir verwenden die Software Radizio! Modbus Master Simulator (RMMS) für dieses Tutorial.

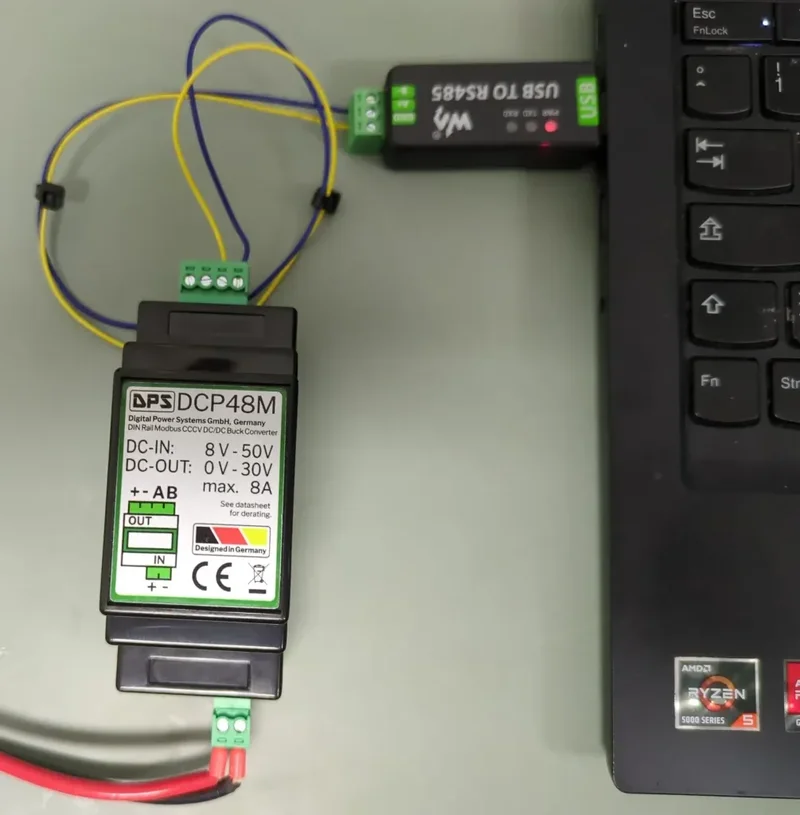

Schritt 0: Stromversorgung und Verbindung prüfen
Stellen Sie sicher, dass der DCP48M eingeschaltet ist und der USB-zu-RS485-Adapter sowohl mit dem PC als auch mit dem DCP48M verbunden ist.
Schritt 1: RMMS öffnen
Starten Sie die Anwendung RMMS.exe.
Schritt 2: Konfiguration laden
Gehen Sie zu Datei → Konfigurationsdatei öffnen und laden Sie die DCP48M-Konfigurationsdatei.

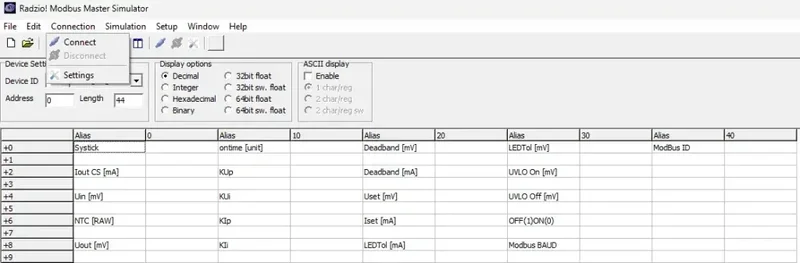

Schritt 3: Verbindungseinstellungen
Gehen Sie zu Verbindung → Einstellungen.

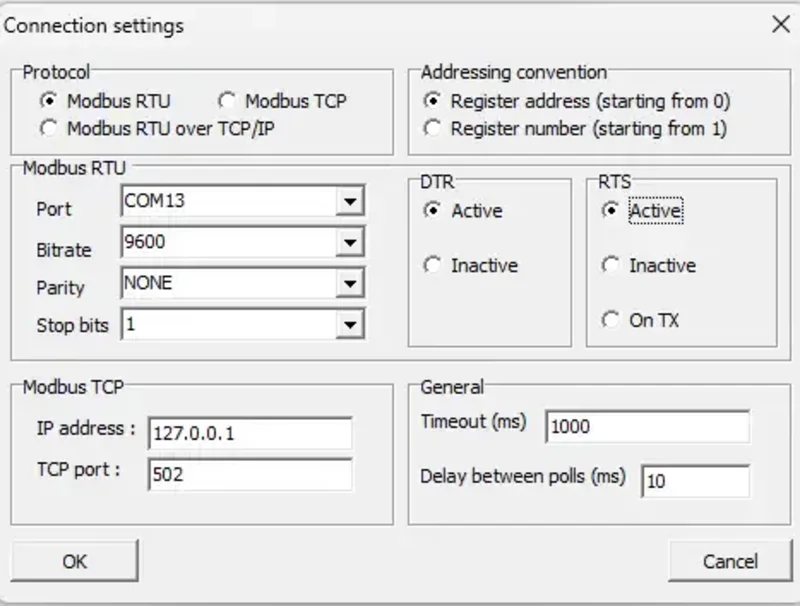

Schritt 4: COM-Port konfigurieren
Übernehmen Sie die empfohlenen Verbindungseinstellungen. Finden Sie Ihre COM-Port-Nummer über Windows Geräte-Manager → Anschlüsse (COM & LPT).

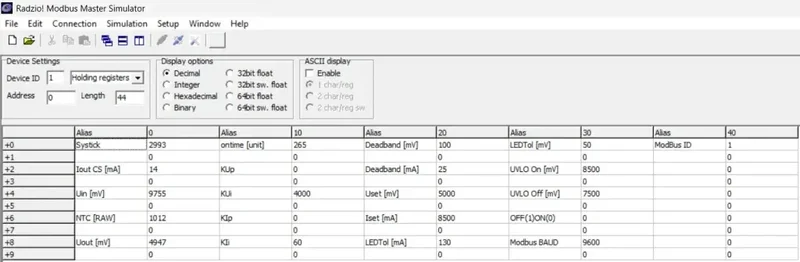

Schritt 5: Verbinden
Gehen Sie zu Verbindung → Verbinden. Bei erfolgreicher Verbindung sollte der Systick-Zähler um ca. 10 pro Sekunde hochzählen.
Häufig gestellte Fragen
- Wie prüfe ich, ob der DCP48M eingeschaltet ist? Die RGB-LED auf der Platine sollte leuchten.
- Wie überprüfe ich die Verbindung? Der Systick-Zähler in RMMS sollte hochzählen.
- Wie speichere ich Parameteränderungen? Nach der Änderung lösen Sie einen Speicherbefehl über die Modbus-Register aus.
- Wie führe ich einen Werksreset durch? Lesen Sie das DCP48M-Datenblatt für die Werksreset-Prozedur über Modbus.
Steuerparameter ändern
Grundparameter
- Ausgangsspannung (Uset): Wert in mV
- Ausgangsstrom (Iset): Wert in mA
- Ein/Aus: 1 = Ein, 0 = Aus
Modbus-Parameter
- Modbus-ID: Geräteadresse auf dem Bus
- Baudrate: Kommunikationsgeschwindigkeit (Änderung speichert alle Parameter)
Regelkreis-Parameter
- Spannungsregelung: KUp (proportional), KUi (integral), Totzone
- Stromregelung: KIp (proportional), KIi (integral), Totzone
