Tutorial: Raspberry Pi 5 im Schaltschrank mit Strom versorgen

Tutorial: Raspberry Pi 5 im Schaltschrank mit Strom versorgen

Dr. Michael Heidinger
Dr. Michael Heidinger
CEO, Digital Power Systems

Bereit für ein spannendes DIY-Projekt? Diese Anleitung führt Sie durch den Aufbau einer Raspberry-Pi-Stromversorgung in einem Schaltschrank. Ob erfahrener Techniker oder Einsteiger - unsere Schritt-für-Schritt-Anleitung hilft Ihnen, etwas Funktionales und Beeindruckendes zu bauen.

Benötigtes Material

  • Raspberry Pi - jedes Modell; dieses Tutorial verwendet den Raspberry Pi 5
  • USB-AC-PD Netzteil von DPS
  • USB-C-Kabel
  • DIN-Schienen-Schaltschrank / Verteilerkasten
  • Netzkabel

Schritt 1: Kabel im Verteilerkasten verlegen

Schritt 1: Kabel im Verteilerkasten installieren

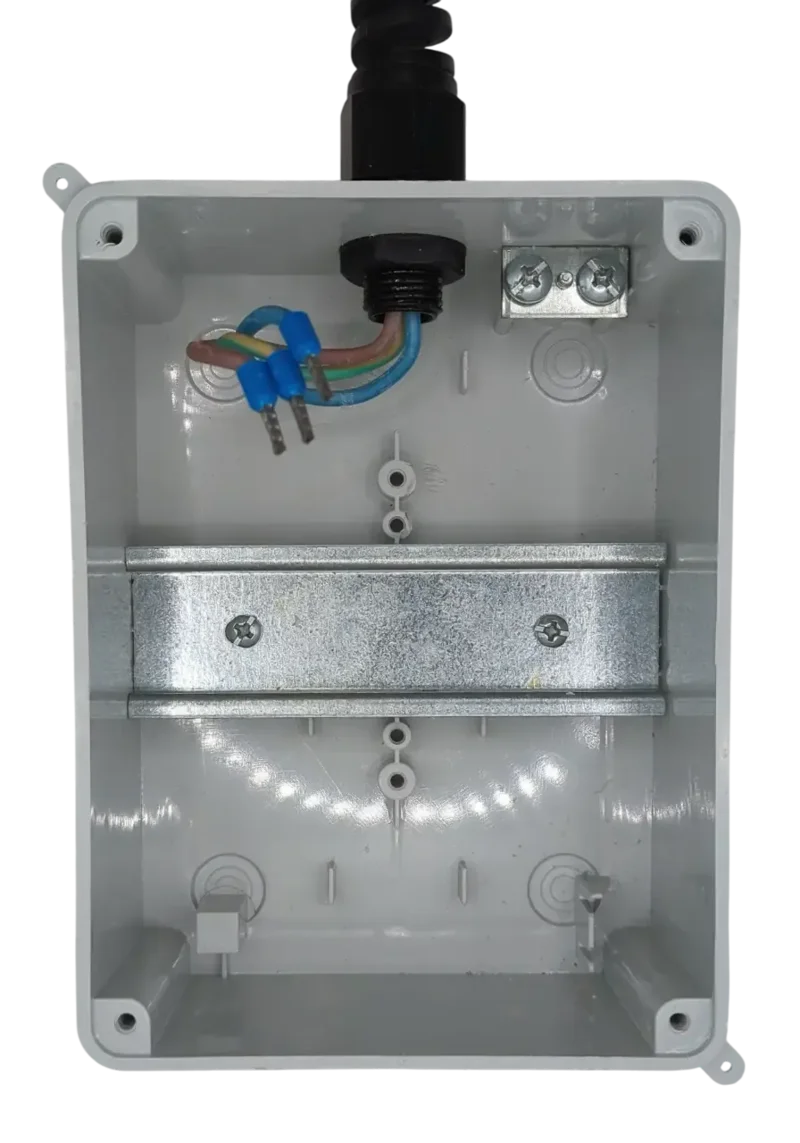

Schritt 1: Netzkabel in den Schaltschrank einführen.
  1. Führen Sie das Netzkabel in den Schaltschrank ein.
  2. Verwenden Sie eine Kabelverschraubung als Zugentlastung.
  3. Verwenden Sie Aderendhülsen mit Litze für zuverlässige Verbindungen.

Schritt 2: Netzteilkabel anschließen

Schritt 2: Netzteilkabel anschließen

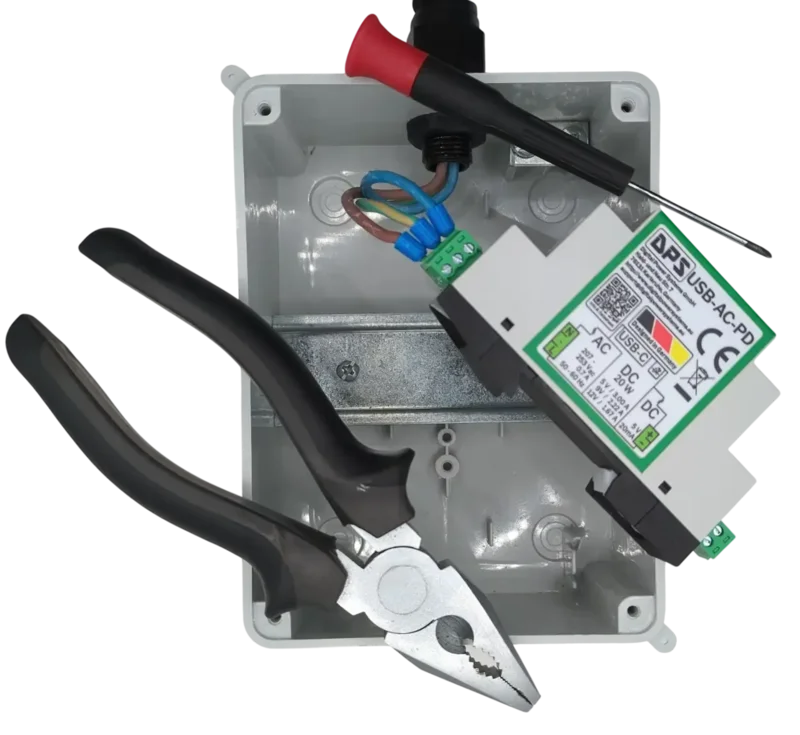

Schritt 2: Kabel an die dreipolige Steckklemmleiste anschließen.
  1. Schließen Sie die Leitungen an die dreipolige Steckklemmleiste an. Diese kann für eine vereinfachte Installation abgezogen werden.
  2. Lösen Sie die Klemmen mit einem kleinen Schlitzschraubendreher.
  3. Der optionale Erdungsanschluss wird am mittleren Pin befestigt.
  4. Montieren Sie das Netzteil auf der DIN-Schiene und stecken Sie die Klemmleiste wieder auf.

Schritt 3: Raspberry Pi auf der DIN-Schiene montieren

Schritt 3: Raspberry Pi auf DIN-Schiene montiert

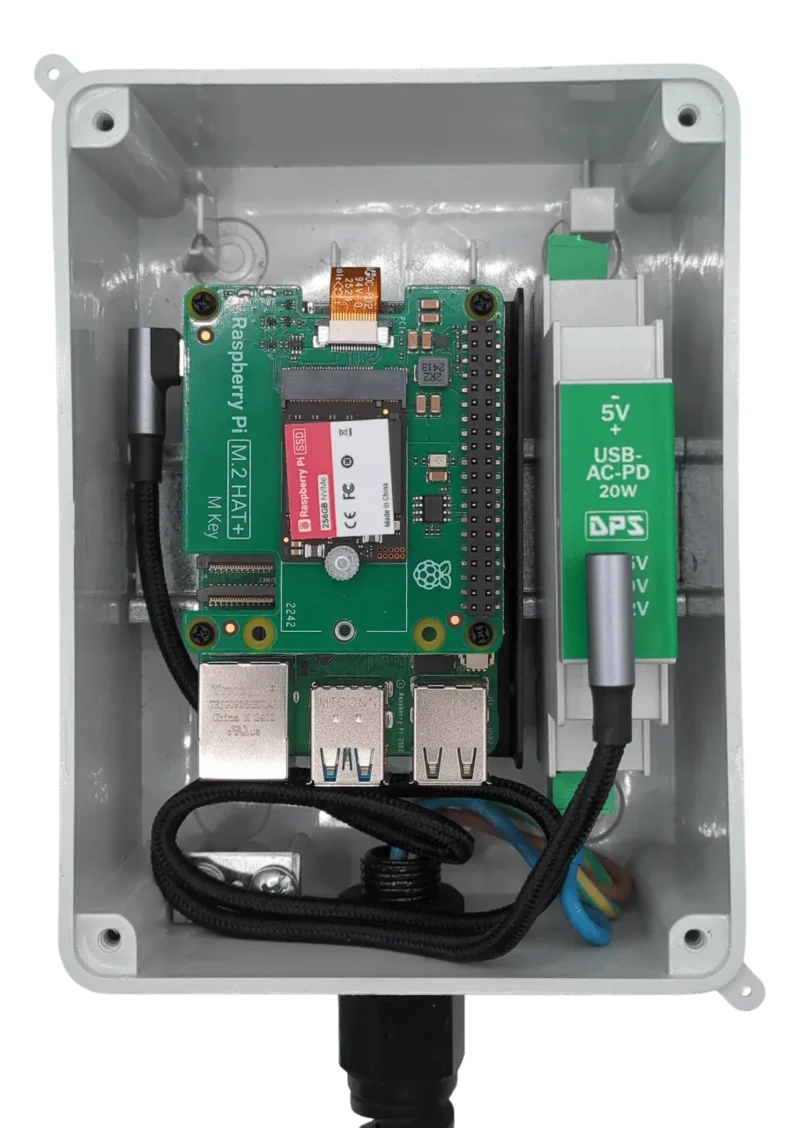

Schritt 3: Der Raspberry Pi auf der DIN-Schiene mit USB-C-Stromversorgung.
  1. Montieren Sie den Raspberry Pi mit DIN-Schienen-Halterungen (3D-gedruckt oder professionell).
  2. Verbinden Sie das Netzteil über ein USB-C-Kabel mit dem Raspberry Pi.
  3. Schließen Sie den Schaltschrankdeckel.
💡 Leistungsfähigkeit: Das USB-AC-PD Netzteil liefert 5 V bei 3 A. Der Raspberry Pi 5 zeigt möglicherweise eine Leistungswarnung an, wenn die maximale USB-Last begrenzt ist - im Schaltschrankbetrieb kann diese Warnung sicher ignoriert werden.
