USB-C im Schaltschrank: Der Quick Guide
In fünf Minuten haben Sie die wichtigsten Entscheidungen rund um die USB-C-Versorgung im Schaltschrank im Griff: AC oder DC, mit oder ohne Power Delivery und worauf Sie bei der Kabelwahl achten sollten.
Wofür USB-C im Schaltschrank?
Die Stromversorgung über USB-C ist einfach, effizient und vielseitig. Praktisch jedes moderne Endgerät setzt heute auf den Standard:
- Smartphones und Tablets als Bedienterminals oder mobile HMIs
- Laptops für Service- und Inbetriebnahme-Arbeiten
- Einplatinenrechner und Steuergeräte wie Raspberry Pi, Industrie-PCs oder kompakte Edge-Devices
Mit einer USB-C-Buchse direkt im Schaltschrank entfällt das Hantieren mit Steckernetzteilen und Mehrfachsteckdosen - sauber, sicher und servicefreundlich.
Gleichstrom- oder Wechselstromeingang?
Ob AC oder DC am Eingang besser passt, hängt vom Anwendungsfall ab. Beide Varianten haben ihre Berechtigung - und DPS bietet beides an.
DC (Gleichstrom) ist die erste Wahl, wenn im Schaltschrank ohnehin schon ein 24-V- oder 48-V-Hauptnetzteil oder eine USV vorhanden ist. DC/DC-Wandler bauen sehr kompakt und brauchen wenig Platz auf der Hutschiene.
AC (Wechselstrom) ist ideal für Stand-alone-Lösungen ohne vorhandenen DC-Bus. AC/DC-Geräte sind in der Regel etwas größer, dafür aber ohne weitere Komponenten direkt einsatzbereit.
USB-PD oder kein PD?
Eine der häufigsten Fragen: Brauche ich Power Delivery (PD)?
Die kurze Antwort: Mit PD funktioniert es fast immer, ohne PD hängt es stark vom Endgerät ab. Ein Blick auf das Original-Netzteil des Geräts schafft schnell Klarheit.
USB-C ohne Power Delivery
Geräte ohne PD liefern eine feste Spannung von 5 V bei einer maximalen Stromstärke - typischerweise 3 A bei schnellladenden Geräten, manche Modelle aber auch nur 0,5 A oder 1 A.
Wichtig: Ein Netzteil mit höherer Stromstärke als nötig kann bedenkenlos verwendet werden. Das Endgerät zieht immer nur den Strom, den es tatsächlich benötigt.
USB-PD: intelligente Aushandlung
USB Power Delivery erlaubt es Netzteil und Endgerät, die optimale Kombination aus Spannung und Strom auszuhandeln. Standardmäßig unterstützte Spannungen sind 5 V, 9 V, 15 V und 20 V. So werden auch leistungshungrige Geräte zuverlässig versorgt.
Besonderheit Laptop
Laptops laden fast ausschließlich per Power Delivery. Ältere Modelle unterstützen dabei oft nur eine einzige Spannungsklasse - meist 20 V. Bietet das Netzteil diese Klasse nicht an, lädt der Laptop schlicht nicht.
Praxistipp: Prüfen Sie vor der Auswahl das Original-Netzteil des Laptops oder konsultieren Sie das Datenblatt. Bei Unsicherheit ist ein PD-Netzteil mit mindestens den vier Standardspannungen (5/9/15/20 V) die sichere Wahl.
Passende Produkte aus dem DPS-Portfolio

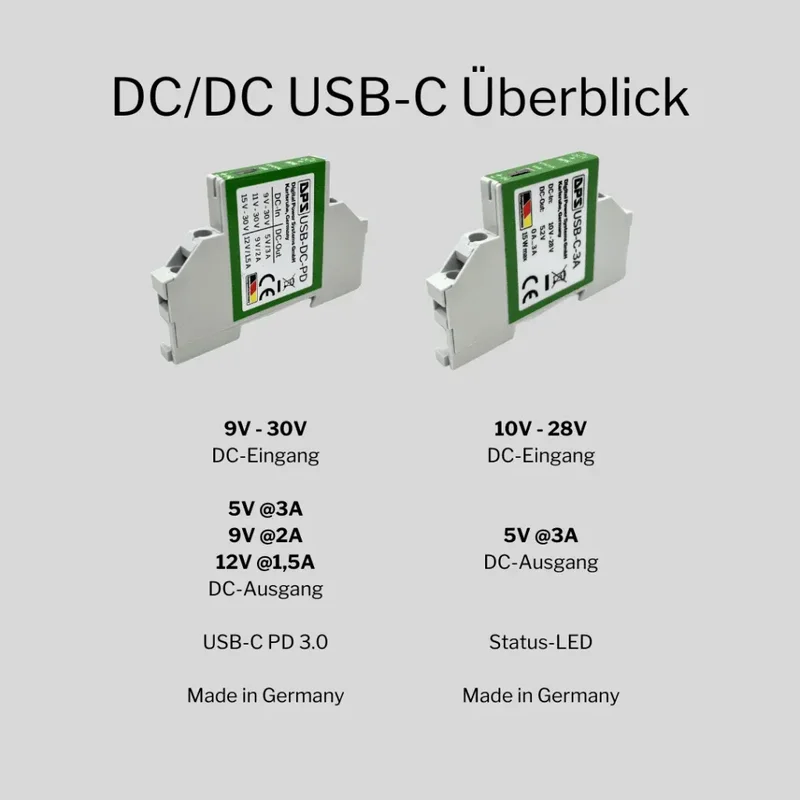

DC/DC-Geräte
DPS bietet zwei DC/DC-Varianten für die Hutschiene an:

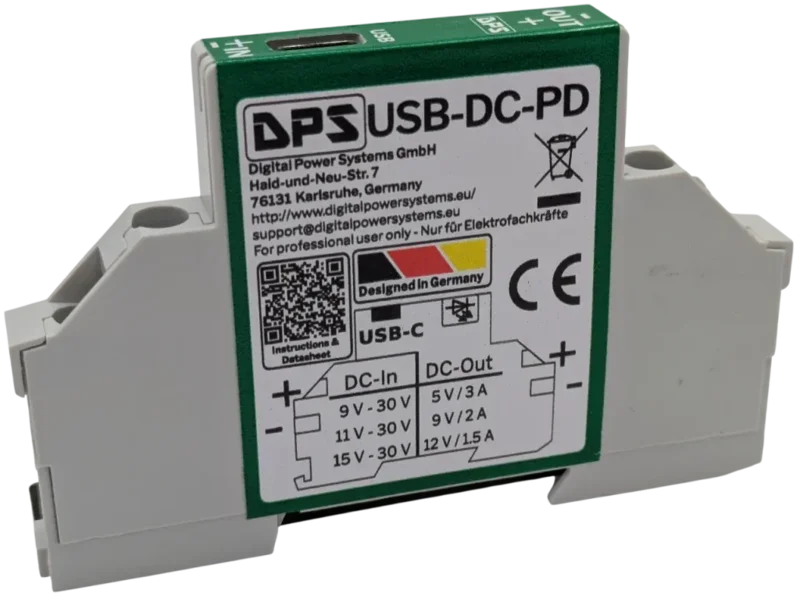

- USB-DC-PD - mit Power Delivery, ideal für Laptops und PD-fähige Endgeräte
- USB-C-3A - ohne PD, 5 V/3 A für Raspberry Pi, Tablets und einfache Verbraucher
AC/DC-Geräte
Eine direkt netzbetriebene AC/DC-Variante ist in Vorbereitung und in Kürze verfügbar.
Kabel: Sparen am falschen Ende kostet Zeit
Schlechte Kabel sind eine der häufigsten Fehlerquellen. Ein typisches Beispiel aus der Praxis: Ein Kunde berichtete, dass sein Raspberry Pi 5 unerwartet in den Low-Power-Modus wechselte. Ursache war nicht das Netzteil, sondern ein billiges Kabel mit hohem Übergangswiderstand - die Spannung brach unter Last ein.
Empfehlung: Investieren Sie in zertifizierte, hochwertige USB-C-Kabel mit ausreichendem Querschnitt. Bei PD-Anwendungen oberhalb von 60 W ist ein E-Marker-Chip im Kabel ohnehin Pflicht.
Fragen zur Auslegung?
Sie sind unsicher, welche Variante zu Ihrem Anwendungsfall passt? Wir beraten Sie gerne - bitte beachten Sie, dass wir aus wirtschaftlichen Gründen ausschließlich Geschäftskunden beraten können.
