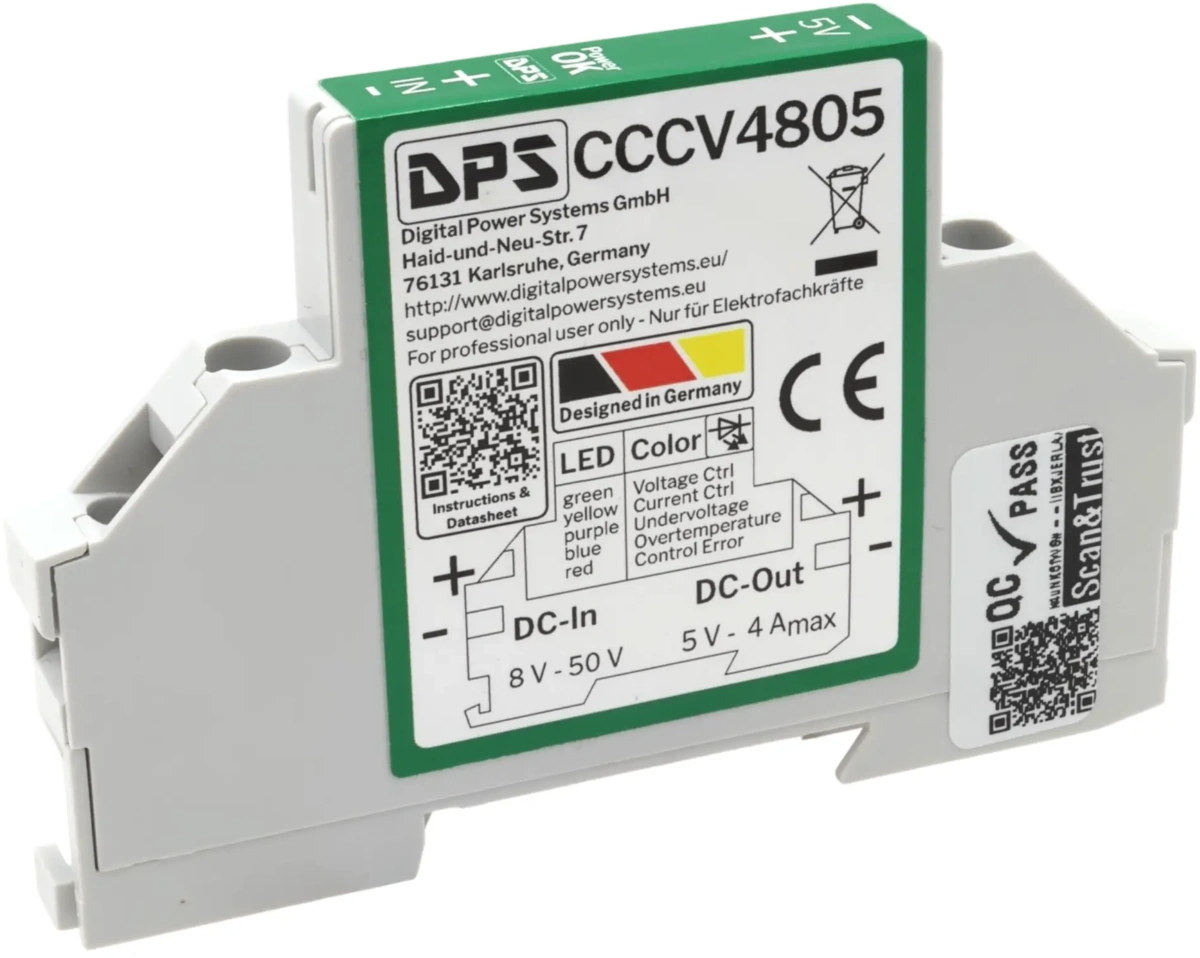

CCCV4805

Es regelt Spannung und Strom gleichzeitig über eine echte Konstantstrom-Konstantspannungs-Strategie. Im Normalbetrieb hält es die eingestellte Ausgangsspannung (CV-Modus, grüne LED); fordert die Last mehr Strom als den eingestellten Grenzwert, wechselt es in den CC-Modus (gelbe LED) und regelt stattdessen den Strom, während die Spannung absinkt. Dadurch eignet es sich direkt zum Laden von Akkus, für LED-Stränge und strombegrenzte Verbraucher – ohne zusätzliche Strommessschaltung.

Eingang: 8–50 V DC. Die Ausgangsspannung ist durch zwei Regeln begrenzt: ≤ 0,9 × U_in UND ≤ U_in − 2 V (der jeweils kleinere Wert gilt). Bei U_in = 8 V beträgt die maximale Ausgangsspannung somit ca. 6 V. Je nach Variante schaltet die Undervoltage-Lockout-Funktion das Gerät unter ca. 8,5 V (4805) / ca. 13,5 V (4812) / ca. 26 V (4824) typisch ab; die Wiedereinschaltung erfolgt oberhalb von ca. 7,5 / 13 / 25 V.

Pro Variante: CCCV4805 — 3 A Mittelwert / 4 A Spitze; CCCV4812 — 2 A Mittelwert / 3 A Spitze; CCCV4824 — 1,5 A Mittelwert / 2 A Spitze. Geräte dürfen nur parallelgeschaltet werden, wenn jeder Ausgang über eine Ausgangsdiode geführt wird — Betrieb ohne Diode wird nicht unterstützt. Es dürfen nur baugleiche Geräte (gleiche Artikelnummer) parallelgeschaltet werden. Ausgangsdiodenmodule sind bei DPS erhältlich.

Die LED zeigt auf einen Blick den vollständigen Status an: Grün = Konstantspannungsbetrieb (Normalbetrieb), Gelb = Konstantstrombetrieb (Last zieht den maximalen Strom), Violett = Eingangsunterspannungssperre aktiv, Blau = Übertemperaturabschaltung aktiv, Rot = Regelkreis außerhalb des zulässigen Bereichs. Jede andere Farbe als Grün oder Gelb erfordert vor dem ordnungsgemäßen Betrieb der Anwendung eine Überprüfung.

Typischerweise 90 %, Spitze ca. 94 %. Bei U_in = 48 V und ≥1,5 A: CCCV4824 ~93 %, CCCV4812 ~91 %, CCCV4805 ~87–88 %. Je geringer das Übersetzungsverhältnis, desto höher der Wirkungsgrad. Unter ca. 500 mA fällt der Wirkungsgrad bei allen Varianten stark ab; bei knappem Wärmebudget sollte der Leerlaufbetrieb vermieden werden.

Ja – die empfohlene Dauerleistung liegt je nach Variante und Montageart bei 20–40 W. Bei Übertemperatur schaltet der Ausgang ab (blaue LED) und das Gerät startet automatisch neu, sobald die Temperatur unter den Wiedereinschaltwert fällt. Es werden keine Elektrolytkondensatoren verwendet, was die Lebensdauer in heißen Umgebungen unterstützt.

Werkseitig eingestellt, bei den Standardkatalogvarianten nicht vor Ort einstellbar. Die Programmierschnittstelle wird im Datenblatt als „Factory“ bezeichnet. Individuelle Ausgangsspannungen und Stromgrenzen innerhalb des Bereichs 0–30 V / 0–4 A sind auf Anfrage erhältlich. Für vor Ort einstellbare Sollwerte wählen Sie stattdessen das DCP48 oder kontaktieren Sie DPS, um programmierbare CCCV-Varianten zu besprechen.

Grundsätzlich ja – CCCV ist das Standard-Ladeprofil für beide Chemien (Konstantstrom bis zur Spannungsgrenze, anschließend Konstantspannung zur Nachladephase). Die werkseitig eingestellten Spannungs- und Stromgrenzen müssen exakt mit den Batteriedaten übereinstimmen. Bei Lithiumzellen darf der CV-Wert die vom Zellhersteller angegebene maximale Ladespannung nicht überschreiten; das CCCV48xx bietet keine Zellenausgleichsfunktion oder BMS-Funktion. Wenden Sie sich an DPS, um die passenden Sollwerte für Ihr Batteriepack festzulegen.

Ja — DPS passt Ausgangsspannung, Ausgangsstrombegrenzung, Unterspannungsabschalt-Schwelle und Steckverbinder-Ausführung an die Anforderungen von Serienproduktionen an. Es fällt eine Entwicklungsgebühr an; kontaktieren Sie DPS, um Ihre Variante abzustimmen. Die Infrastruktur für werkseitige Programmierung ist bereits vorhanden, sodass die Durchlaufzeiten für kundenspezifische Anpassungen kurz bleiben.
