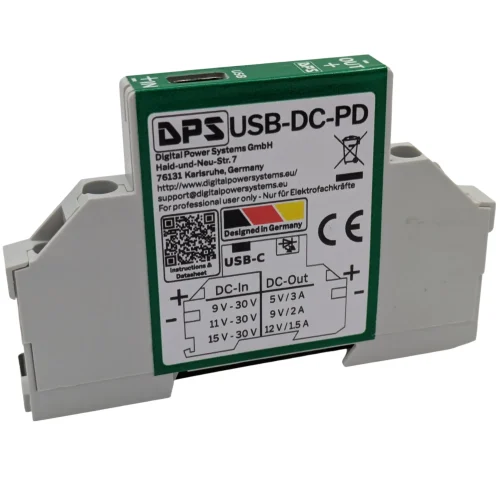

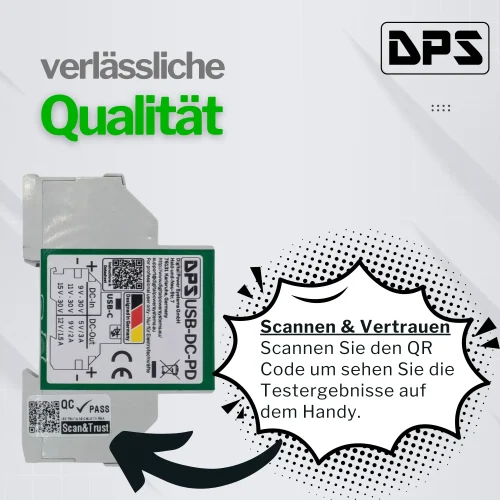

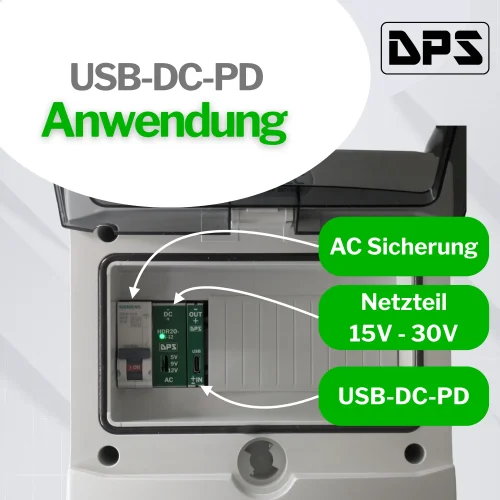

USB-DC-PD

Die Power-LED leuchtet nur, wenn eine Last erkannt wird. Wenn keine Last angeschlossen ist, sind die LED und die Stromversorgung ausgeschaltet. Falls Ihre Last nicht erkannt wird, entspricht sie wahrscheinlich nicht den USB-PD-Standards. Versuchen Sie, eine hochwertige Last anzuschließen und messen Sie die Ausgangsspannung an den Ausgangsklemmen.

Die Mindesteingangsspannung skaliert mit der Ausgangsspannung: 9 V DC für 5 V PD, 11 V DC für 9 V PD, 15 V DC für 12 V PD. Alle Varianten haben eine maximale Eingangsspannung von 30 V DC. Durch die Abwärtswandler-Topologie muss die Eingangsspannung stets über der Ausgangsspannung liegen – ein 12-V-Bus kann daher keine 12-V-PD-Ausgangsspannung erzeugen.

Drei feste PDO-Stufen: 5 V / 3 A (15 W), 9 V / 2 A (18 W), 12 V / 1,5 A (18 W). Die Maximalleistung beträgt 18 W; das 5-V-Profil ist durch seine 3 A auf 15 W begrenzt. Das Gerät ist ausschließlich als PD-Quelle ausgelegt.

Bis zu -30 V DC (siehe Tabelle). Das Anlegen von Wechselspannung am Gleichspannungseingang zerstört das Gerät und gilt als unsachgemäße Verwendung ohne Gewährleistungsanspruch.

Beide Fälle werden ohne Eingriff bewältigt. Der Kurzschlussschutz ist unbegrenzt aktiv und der Betrieb bei offener Ausgangsschaltung ist ebenfalls unbegrenzt sicher; nach dem Beheben beider Zustände ist weder ein Neustart noch ein Reset erforderlich.

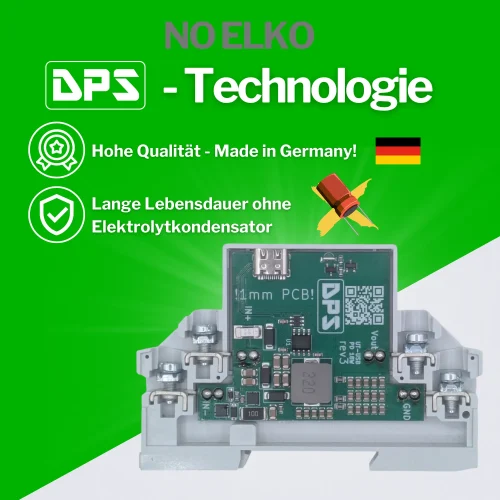

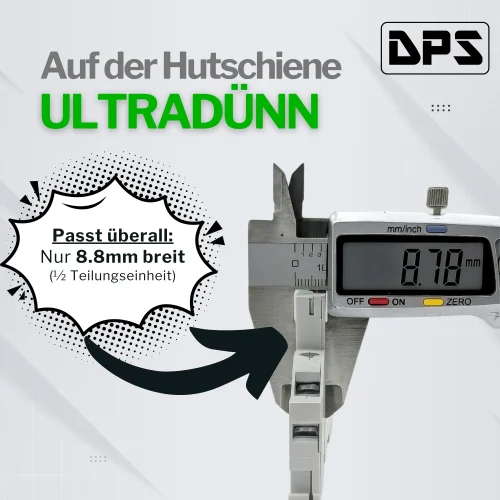

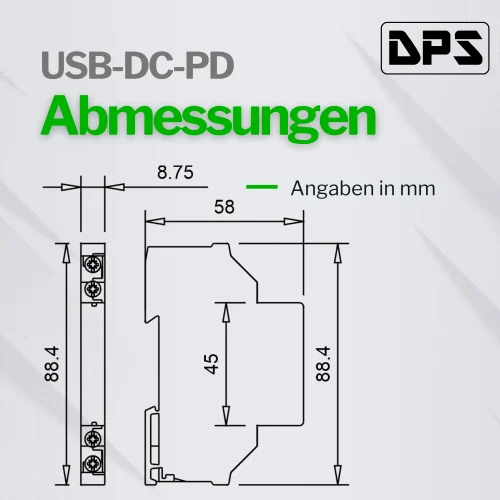

Typischer Wirkungsgrad 90 %, Spitzenwert 91 % laut Spezifikationstabelle. Das 8,8 mm breite DIN-Gehäuse und das Design ohne Elektrolytkondensatoren halten die Eigenerwärmung gering. Der zulässige Temperaturbereich liegt bei -40 °C bis +50 °C; bei erhöhter Umgebungstemperatur muss der Ausgangsstrom entsprechend reduziert werden, um innerhalb der thermischen Grenzen zu bleiben.

Ja, das USB-DC-PD funktioniert mit dem Raspberry Pi und wurde mit dem Raspberry Pi getestet. Es bietet einen USB-C-Power-Delivery-Ausgang mit 5 V/3 A, 9 V/2 A und 12 V/1,5 A, sodass ein Raspberry Pi über USB-C das 5-V/3-A-Profil aushandeln kann. Achten Sie darauf, dass die Stromaufnahme des jeweiligen Raspberry-Pi-Modells die bei 5 V verfügbaren 3 A nicht überschreitet, und versorgen Sie das USB-DC-PD am Eingang mit 9–30 V DC.

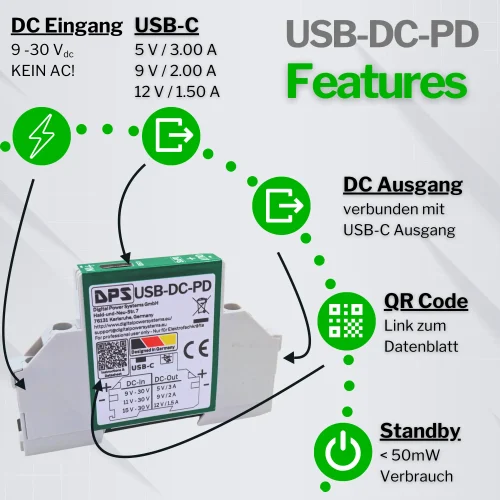

Nein – die Schraubklemmen O+/O– sind kein eigener 5-V-Ausgang und können nicht als eigenständiger DC-Ausgang verwendet werden. Sie sind mit dem USB-C-Ausgang verbunden und führen exakt dieselbe Spannung wie der USB-C-Port: 0 V, solange kein USB-C-Gerät erkannt wird, sonst die ausgehandelten 5, 9 oder 12 V. Warnung: Schließen Sie an O+/O– niemals eine Last an, die nur für 5 V ausgelegt ist; sie erhält 9 V oder 12 V, sobald das angeschlossene USB-C-Gerät eine höhere Stufe aushandelt. Für einen dauerhaften 5-V-Bus neben voller PD-Leistung am USB-C-Port setzen Sie einen separaten Spannungsregler ein oder klären Sie dies mit DPS.
