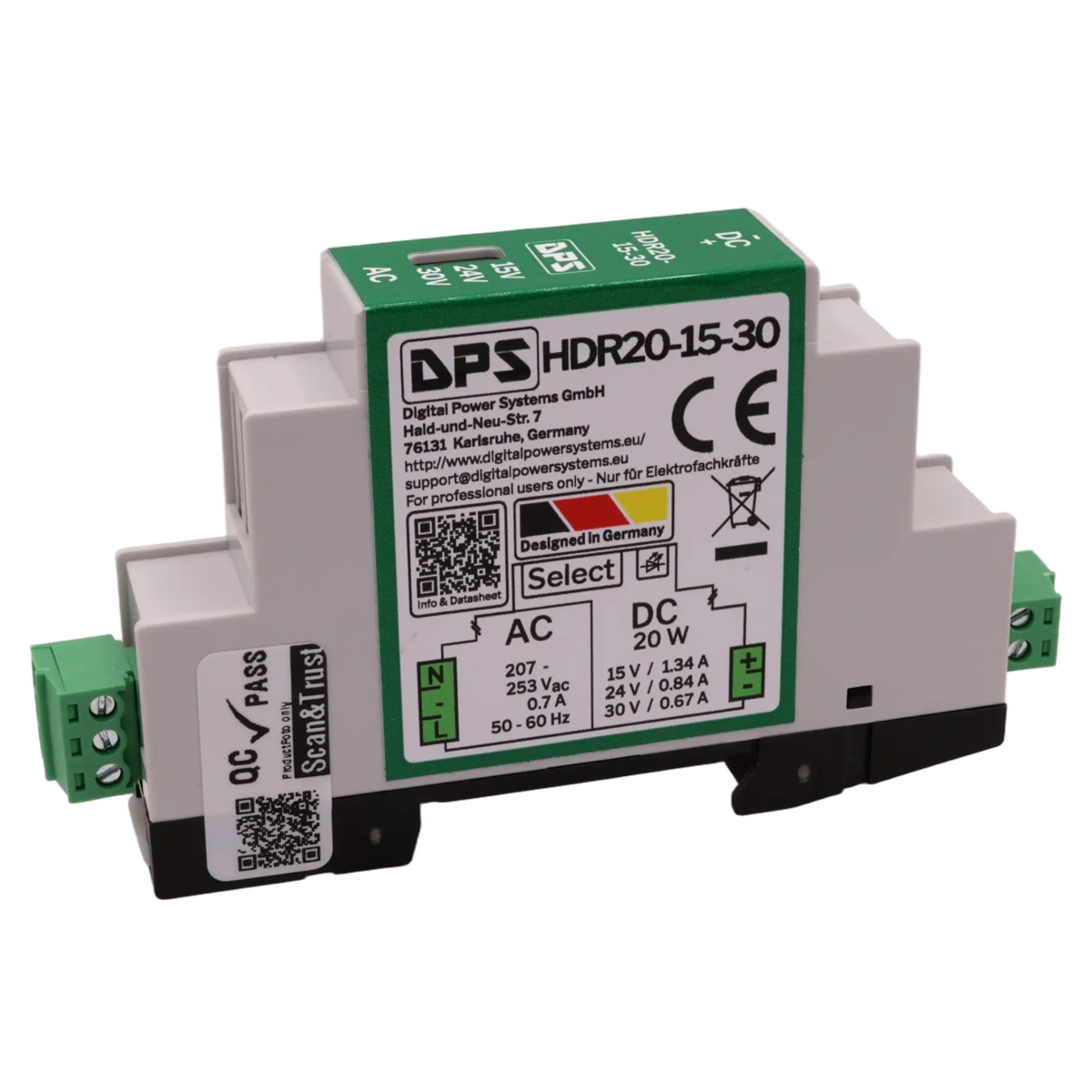

HDR20-15-30
Fiche technique| Quantité | Prix unitaire (TVA incluse) | Prix unitaire (hors TVA) | Économie |
| 1+ | 40,32 EUR | 33,60 EUR | — |
| 10+ | 36,48 EUR | 30,40 EUR | -10% |
| 25+ | 33,83 EUR | 28,19 EUR | -16% |
| 100+ | 31,01 EUR | 25,84 EUR | -23% |
| 500+ | 29,64 EUR | 24,70 EUR | -26% |
| Plus de quantité, plus d'économies. Demandez un devis ! | |||
Caractéristiques principales
- Largeur du rail DIN : 18 mm
- Consommation en veille < 100 mW à Vout = 24 V
- Rendement élevé jusqu'à 86 %
- Longue durée de vie / Sans condensateur électrolytique
- Tension de sortie sélectionnable par commutateur :
- 15 Vcc - 1,34 Acc max.
- 24 Vcc - 0,84 Acc max.
- 30 Vcc - 0,67 Acc max.
- Plage de tension d'entrée : 207 Vca à 253 Vca
- Protection contre les courts-circuits en sortie
- Protection active contre les surtensions en sortie
- LED verte d'alimentation
Description du produit
Téléchargements
Données techniques
Cochez les spécifications ci-dessous pour filtrer les produits avec des attributs correspondants.
| 0 to 1.34 A | |
| 15 to 30 V | |
| 20 W | |
| 86 % |
Données logistiques
| GTIN / EAN | 4262542250046 |
| Poids | 0.07 kg |
| Dimensions | 18 x 106 x 51 mm |
| Pays d'origine | Allemagne |
| Code SH | 8504409590 |
| Fabricant | Digital Power Systems GmbH |
| Adresse | Bruchsaler Str. 18, 68753 Waghäusel-Kirrlach, Deutschland |
| shop@digitalpowersystems.eu | |
| Site web | https://digitalpowersystems.eu |
Besoin d'assistance ?
Une question sur ce produit ? Notre équipe d'ingénieurs est là pour vous aider.
Trois tensions sélectionnables par commutateur : 15 V jusqu'à 1,34 A, 24 V jusqu'à 0,84 A et 30 V jusqu'à 0,67 A. Les trois réglages partagent la même puissance de 20 W, donc les limites de courant varient inversement avec la tension.
Oui — la fiche technique met en avant une « fiabilité exceptionnelle » grâce à la conception NoElko (sans condensateur électrolytique). Les condensateurs électrolytiques sont le principal composant sujet au vieillissement dans les alimentations à découpage classiques ; leur suppression élimine ce mode d’usure.
Généralement 89 mW au réglage 24 V ; 54 mW à 15 V et 110 mW à 30 V, à vide et avec une entrée 230 V (Figure 7).
Autorécupération, sans verrouillage. En cas de surtension, une décharge active est déclenchée via une résistance de 66 Ω, abaissant rapidement la tension de sortie. La résistance de décharge est surveillée par une CTN afin d'éviter toute surcharge thermique. L'alimentation reprend automatiquement son fonctionnement normal une fois la condition de surtension disparue.
L'entrée accepte une tension comprise entre 207 V et 253 V AC à une fréquence de 49 à 61 Hz ; les broches N et L sont interchangeables. La fiche technique précise explicitement que la polarité peut être inversée sans incidence sur le fonctionnement, ce qui simplifie le câblage lors des installations de rénovation.
Normes appliquées : EN 55011 / CISPR 11 (classe A, émissions), EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-7 et -4-8 (immunité CEM et mesure), EN 61558-2-16 (sécurité) ainsi que EN IEC 63000 (documentation RoHS). La déclaration UE de conformité couvre les directives CEM 2014/30/UE, basse tension 2014/35/UE et RoHS 2011/65/UE.
Non — la régulation de tension reste dans une fourchette d'environ ±2 % de la valeur nominale sur toute la plage de charge (Figure 2). Le réglage 24 V est le plus stable (100,8 % → 99,7 %) ; les courbes 15 V et 30 V sont légèrement supérieures à vide et se rapprochent de la valeur nominale à mesure que le courant augmente. Les tolérances indiquées dans le tableau des caractéristiques sont plus larges : -4 % / +6 % à 15 V (14,4–15,9 V), ±4,2 % à 24 V, ±5 % à 30 V.
Oui — DPS personnalise la tension de sortie, les limites de courant, les seuils de protection et les connecteurs pour les volumes de production. Des frais d’ingénierie s’appliquent ; contactez DPS pour définir votre variante.
