Caractéristiques principales
- Largeur de rail DIN 18 mm
- Puissance de veille < 50 mW (sortie 5 V CC)
- Longue durée de vie / Sans condensateur électrolytique
- Tension de sortie sélectionnable par commutateur :
- 5 V CC - 4 A max
- 9 V CC - 2,22 A max
- 12 V CC - 1,67 A max
- Plage de tension d'entrée 207 à 253 V CA
- Sortie protégée contre les courts-circuits
- Protection active contre les surtensions en sortie
- Voyant LED d'alimentation vert
Description du produit

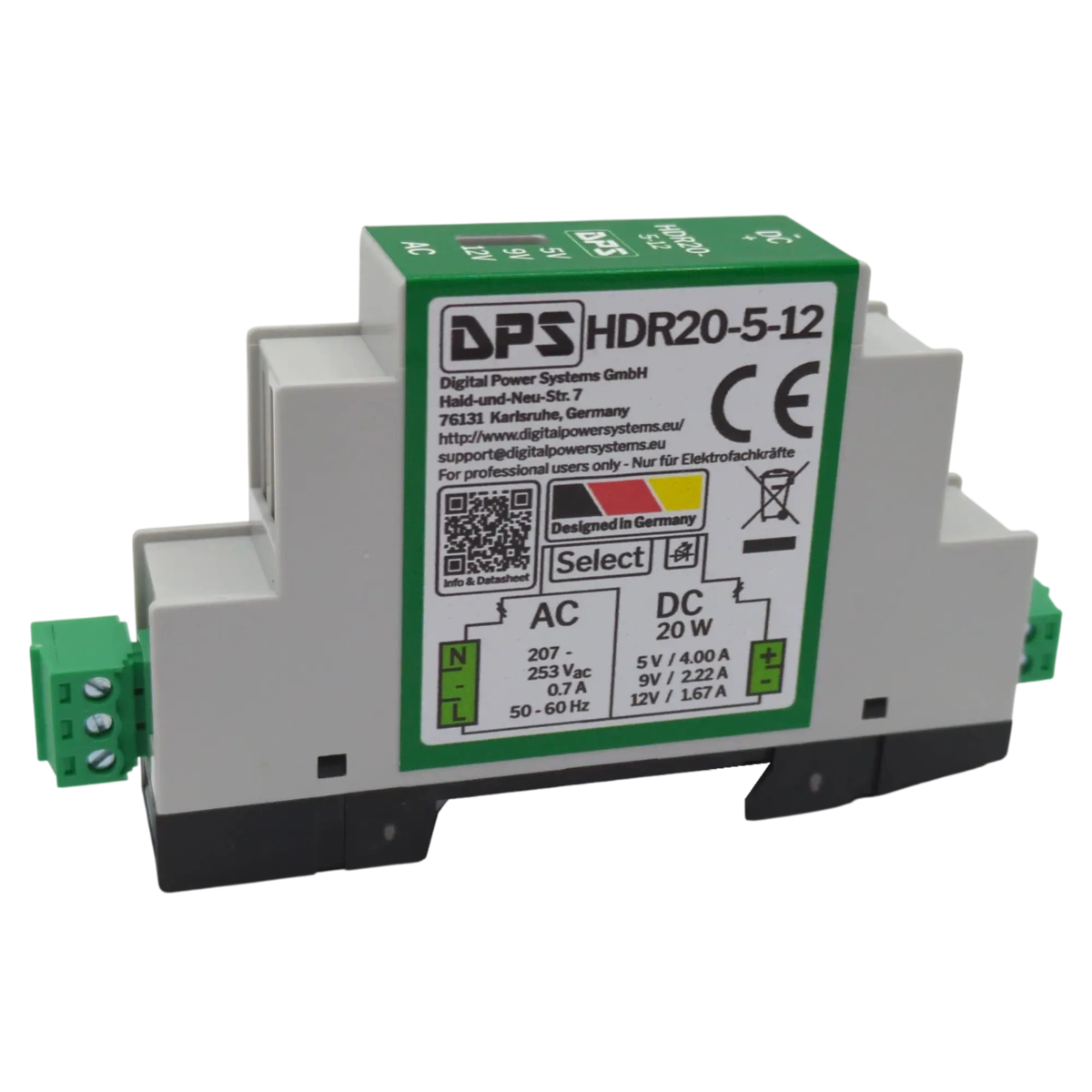

Le HDR20-5-12 est une alimentation 230 V CA pour armoires de commande sur rail DIN. La tension de sortie est réglable par commutateur : 5 V (4 A max), 9 V (2,22 A max) et 12 V (1,67 A max). Grâce à la technologie sans condensateur électrolytique (NoElko), une fiabilité exceptionnelle est atteinte. Une protection active contre les surtensions en sortie décharge la sortie en cas de surtension.
L'appareil résiste aux défaillances de fonctionnement courantes : protection contre les transitoires d'entrée, court-circuit en sortie, circuit ouvert, transitoires d'entrée modérés et transitoires de sortie modérés. Une LED d'alimentation verte indique un fonctionnement stable.
L'appareil peut fonctionner à des températures ambiantes comprises entre -40 °C et 50 °C. Un déclassement peut être nécessaire.
Téléchargements
Produits similaires
Cochez les spécifications ci-dessous pour filtrer les produits avec des attributs correspondants.
| 0 to 4 A | |
| 5 to 12 V | |
| 20 W | |
| 84 % |
Données logistiques
| GTIN / EAN | 4262542250039 |
| Poids | 0.07 kg |
| Dimensions | 106 x 18 x 51 mm |
| Pays d'origine | Allemagne |
| Code SH | 8504409590 |
Besoin d'assistance ?
Une question sur ce produit ? Notre équipe d'ingénieurs est là pour vous aider.
Trois tensions — 5 V, 9 V et 12 V — sélectionnées à l'aide d'un commutateur physique sur l'appareil. Les courants maximaux correspondants sont respectivement de 4 A, 2,22 A et 1,67 A, tous dans la limite de puissance de 20 W.
NoElko signifie que le convertisseur ne contient aucun condensateur électrolytique. Les condensateurs électrolytiques sont le composant principal sujet à l’usure dans la plupart des alimentations à découpage ; leur suppression élimine le principal mécanisme de vieillissement et permet au HDR20-5-12 de fonctionner de manière fiable sur une durée de vie bien supérieure à celle des modèles conventionnels.
50–60 mW à 5 V en sortie, entrée 230 V. La valeur <50 mW indiquée dans la fiche technique s'applique spécifiquement au réglage 5 V ; à des tensions de sortie supérieures, la consommation en veille augmente légèrement (la Figure 5 indique environ 56 mW à 9 V et environ 68 mW à 12 V). Tous les réglages restent bien en dessous de 1 W.
Oui — la sortie résiste à un court-circuit indéfini sans dommage. Un mécanisme d’arrêt thermique s’active en cas de court-circuit ; une fois le défaut éliminé et l’appareil refroidi, il reprend automatiquement son fonctionnement normal sans aucune intervention manuelle.
La plage de tension d'entrée est de 207 V à 253 V CA à une fréquence de 49 à 61 Hz. Celle-ci couvre la totalité de la bande de tolérance du réseau européen 230 V (EN 50160), mais ne s'étend pas aux réseaux 110 V ; le HDR20-5-12 n'est pas adapté aux systèmes de tension nord-américains sans transformateur élévateur.
Décharge active via une résistance de puissance de 10 Ω connectée en parallèle sur la sortie. Cette décharge dissipe l'excédent d'énergie en cas de surtension au lieu de s'appuyer sur un écrêtage passif, protégeant ainsi les charges en aval lors d'événements de surtension transitoire.
17,6 mm de large × 106 mm de long × 60 mm de haut — un module DIN-rail. Le sous-titre du produit indique une largeur DIN-rail de 18 mm ; la spécification mécanique est de 17,6 mm. Clip de style boîte d'installation domestique, sans outil requis.
Oui — DPS personnalise la tension de sortie, les limites de courant, les seuils de protection et les connecteurs pour les volumes de production. Des frais d’ingénierie s’appliquent ; contactez DPS pour définir votre variante.
