Tutoriel de programmation Python DCP48

Dr. Michael Heidinger
PDG, Digital Power Systems

Introduction

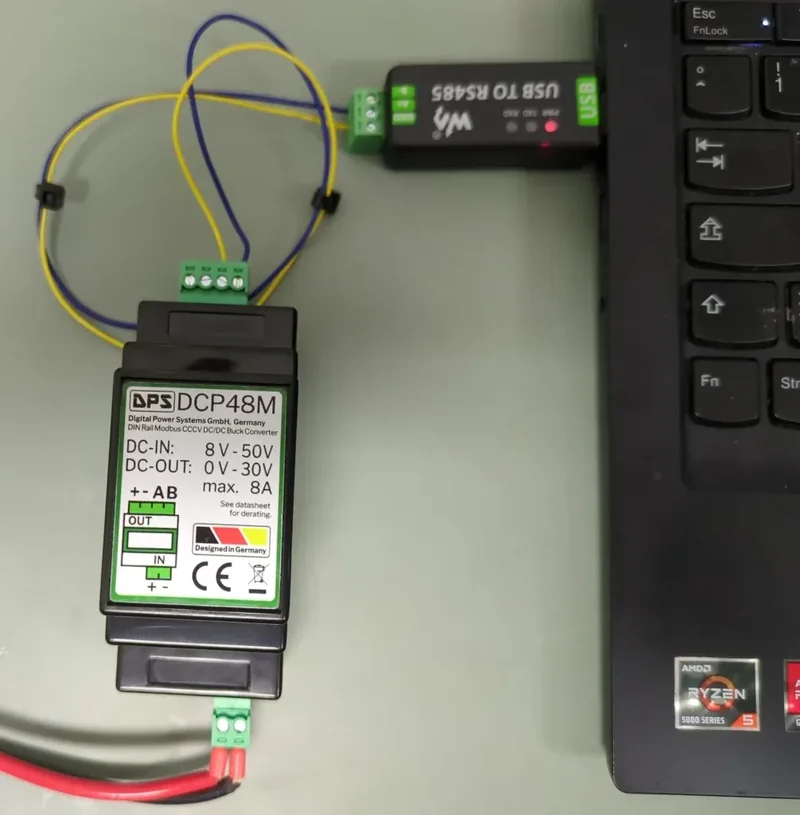

Ce tutoriel fournit un guide pas a pas pour la programmation en serie du convertisseur DC/DC DCP48M via une connexion Modbus avec un PC Windows et un adaptateur USB vers RS-485.

Materiel necessaire

• DCP48M convertisseur DC/DC
• PC Windows
• Adaptateur USB vers RS-485 (recommande : Waveshare FTDI USB vers RS-485)

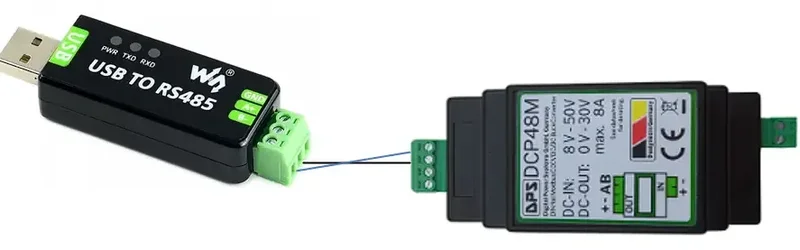

Cablage materiel

Connectez les bornes de l'adaptateur RS-485 : A a A, B a B. Le RS-485 ne necessite pas strictement de connexion de masse, mais si necessaire, utilisez la borne '-' de l'entree d'alimentation.

Installer Python sous Windows

1. Telechargez le script de programmation (fichier ZIP)
2. Decompressez le fichier, clic droit pour ouvrir un terminal dans le dossier
3. Installez les bibliotheques requises :

   python -m pip install pymodbus pyserial

4. Verifiez l'installation :

   python -c "import pymodbus; print(pymodbus.__version__)"

5. Modifiez le port COM dans la section de configuration du script
6. Executez le script :

   python modbus_massprogramming.py

Configuration des parametres

Dans le script, decommentez les parametres que vous souhaitez modifier. Definissez ENABLE_SAVE_PARAMETERS = True pour persister les changements. Le script prend egalement en charge la modification des broches de controle materiel (version PCB 5 et ulterieure).
