Introduction
Ce tutoriel fournit un guide pas a pas pour etablir une connexion Modbus entre le convertisseur DC/DC DCP48M et un PC Windows a l'aide d'un adaptateur USB vers RS-485.
Materiel necessaire
- DCP48M convertisseur DC/DC
- PC Windows
- Adaptateur USB vers RS-485 (recommande : Waveshare FTDI USB vers RS-485). Un kit de programmation est egalement disponible directement aupres de DPS.

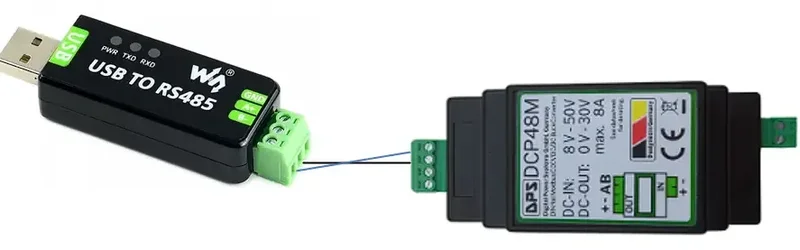

Cablage materiel
Etablir la connexion Modbus
Nous utilisons le logiciel Radizio! Modbus Master Simulator (RMMS) pour ce tutoriel.
Etape 0 : verifier l'alimentation et la connexion

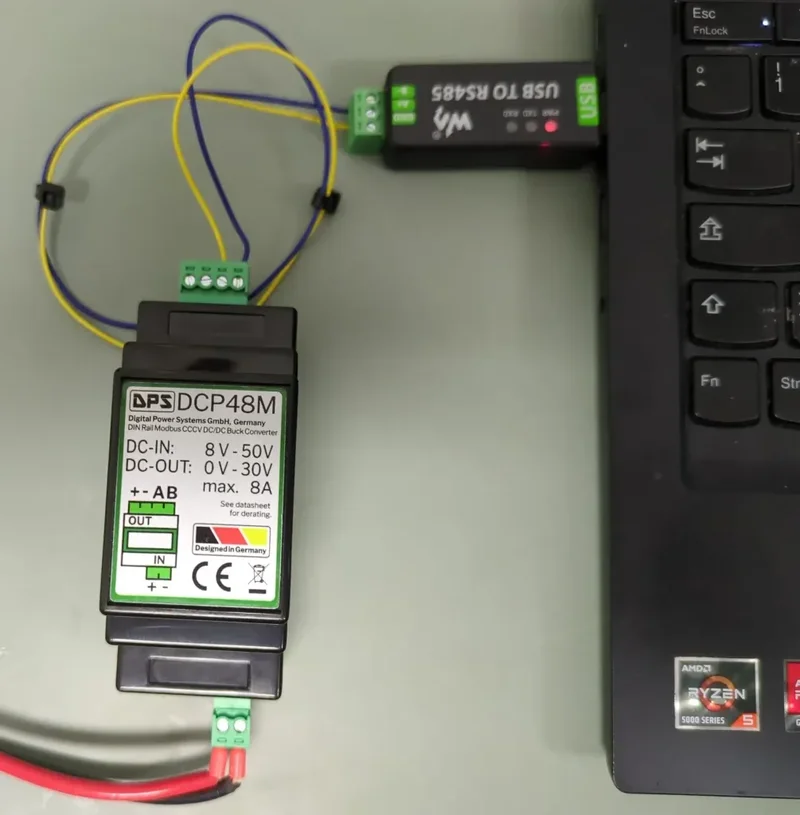

Assurez-vous que le DCP48M est sous tension et que l'adaptateur USB vers RS-485 est connecte au PC et au DCP48M.
Etape 1 : ouvrir RMMS
Lancez l'application RMMS.exe.
Etape 2 : charger la configuration
Allez dans Fichier - Ouvrir le fichier de configuration et chargez le fichier de configuration DCP48M.
Etape 3 : parametres de connexion

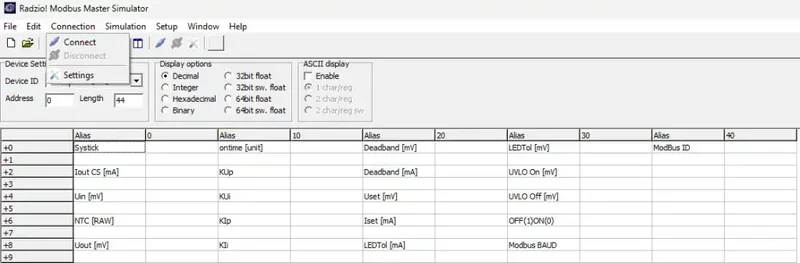

Allez dans Connexion - Parametres.
Etape 4 : configurer le port COM

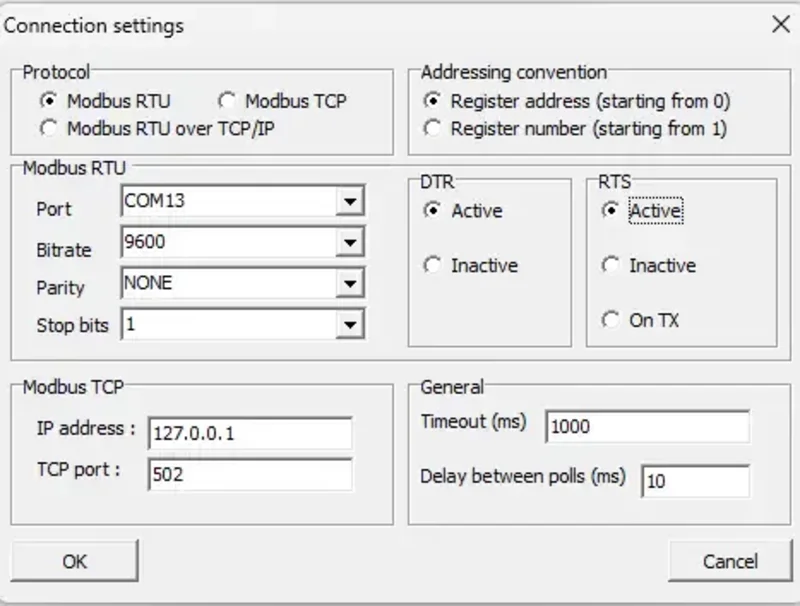

Reproduisez les valeurs de connexion recommandees. Trouvez votre numero de port COM via Gestionnaire de peripheriques Windows - Ports (COM et LPT).
Etape 5 : se connecter

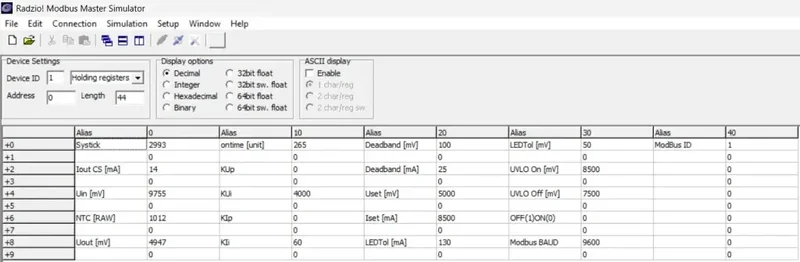

Allez dans Connexion - Connecter. Si la connexion est reussie, le compteur Systick devrait s'incrementer d'environ 10 par seconde.
Questions frequentes
- Comment verifier si le DCP48M est sous tension ? La LED RGB sur la carte devrait etre allumee.
- Comment verifier la connexion ? Le compteur Systick dans RMMS devrait s'incrementer.
- Comment sauvegarder les modifications de parametres ? Apres modification des parametres, declenchez une commande de sauvegarde via les registres Modbus.
- Comment effectuer une reinitialisation d'usine ? Consultez la fiche technique du DCP48M pour la procedure de reinitialisation via Modbus.
Modifier les parametres de controle
Parametres de base
- Tension de sortie (Uset) : Valeur en mV
- Courant de sortie (Iset) : Valeur en mA
- Marche/Arret : 1 = Marche, 0 = Arret
Parametres Modbus
- ID Modbus : Adresse de l'appareil sur le bus
- Debit en bauds : Vitesse de communication (la modification sauvegarde tous les parametres)
Parametres de boucle de regulation
- Regulation de tension : KUp (proportionnel), KUi (integral), Bande morte
- Regulation de courant : KIp (proportionnel), KIi (integral), Bande morte
