Pret pour un projet DIY passionnant ? Ce guide vous accompagne dans la mise en place d'une alimentation Raspberry Pi dans une armoire electrique. Que vous soyez un passionne de technologie ou debutant, nos instructions pas a pas vous aideront a creer quelque chose de fonctionnel et impressionnant.
Materiel necessaire
- Raspberry Pi - tout modele ; ce tutoriel utilise le Raspberry Pi 5
- Alimentation USB-AC-PD de DPS
- Cable USB-C
- Armoire electrique sur rail DIN / boitier de projet
- Cordon d'alimentation

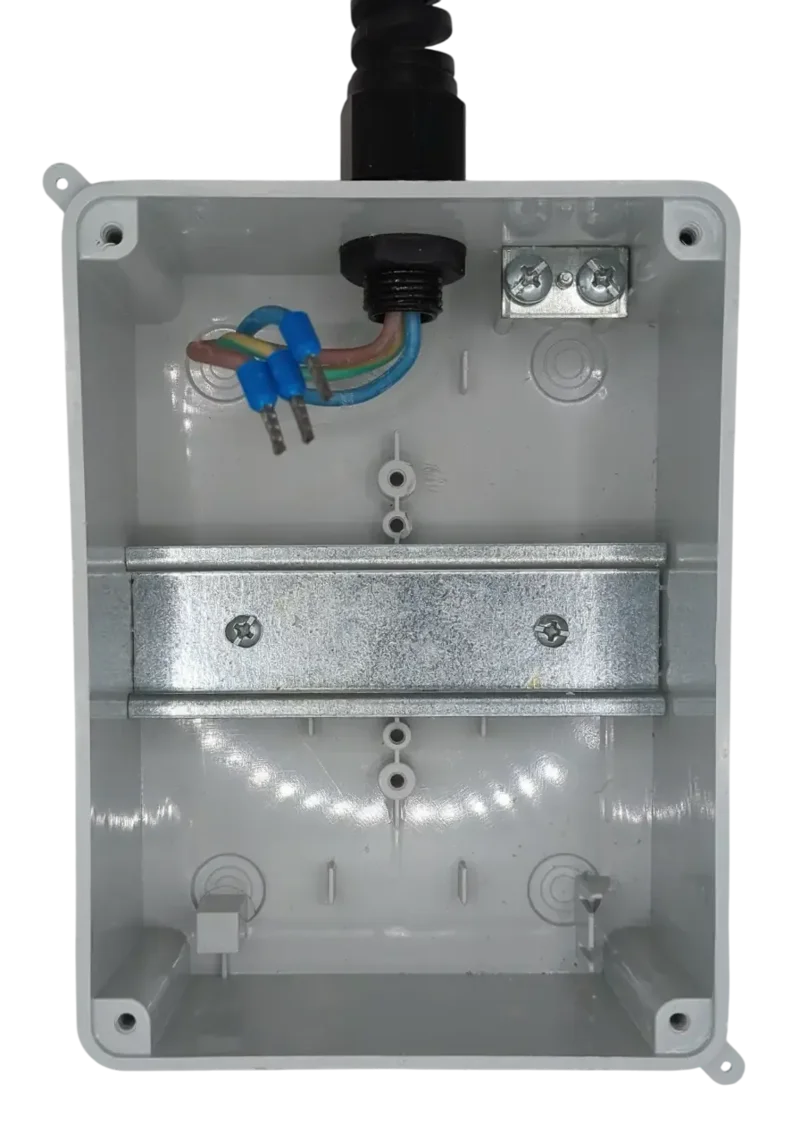

Etape 1 : installer le cable dans le boitier
- Installez le cordon d'alimentation dans l'armoire electrique.
- Utilisez un presse-etoupe pour le soulagement de traction.
- Utilisez des cosses a sertir avec du fil torone pour des connexions fiables.

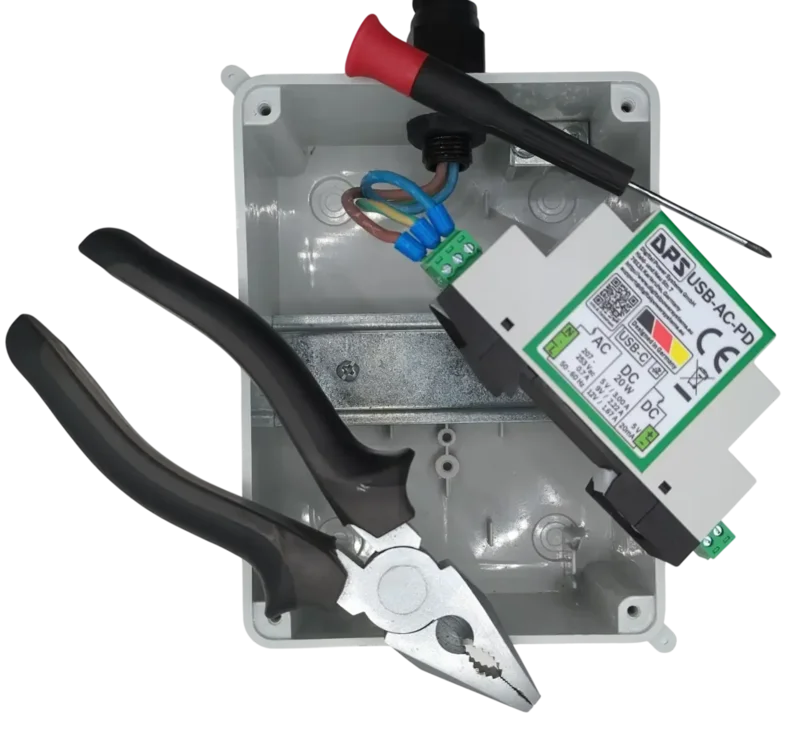

Etape 2 : connecter les cables de l'alimentation
- Connectez les fils au bornier enfichable a trois broches. Ce bornier peut etre debranche pour simplifier l'installation.
- Utilisez un petit tournevis plat pour desserrer les bornes.
- Le connecteur de terre optionnel se branche sur la broche centrale.
- Montez l'alimentation sur le rail DIN et rebranchez le bornier.

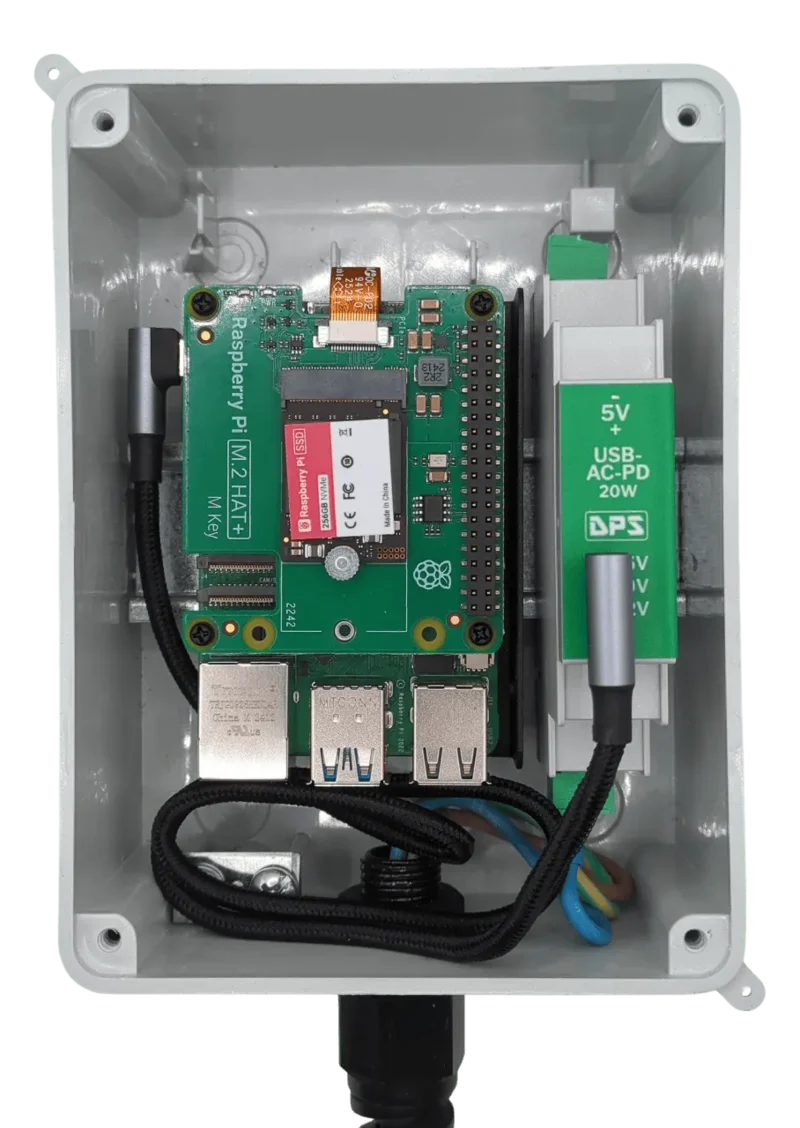

Etape 3 : monter le Raspberry Pi sur le rail DIN
- Montez le Raspberry Pi a l'aide de supports pour rail DIN (imprimes en 3D ou professionnels).
- Utilisez un cable USB-C pour connecter l'alimentation au Raspberry Pi.
- Fermez le couvercle de l'armoire.
💡 Capacite de l'alimentation : L'alimentation USB-AC-PD fournit 5 V a 3 A. Le Raspberry Pi 5 peut afficher un avertissement de puissance lorsque la charge USB maximale est limitee - dans un environnement d'armoire electrique, cet avertissement peut etre ignore en toute securite.
