USB-C dans l'armoire électrique : le guide rapide
En cinq minutes, vous aurez parcouru les décisions essentielles pour alimenter en USB-C depuis l'armoire électrique : AC ou DC, avec ou sans Power Delivery, et ce qu'il faut vérifier au moment de choisir un câble.
Pourquoi l'USB-C dans l'armoire ?
Alimenter un appareil en USB-C est simple, efficace et polyvalent. Presque tous les appareils modernes reposent désormais sur ce standard :

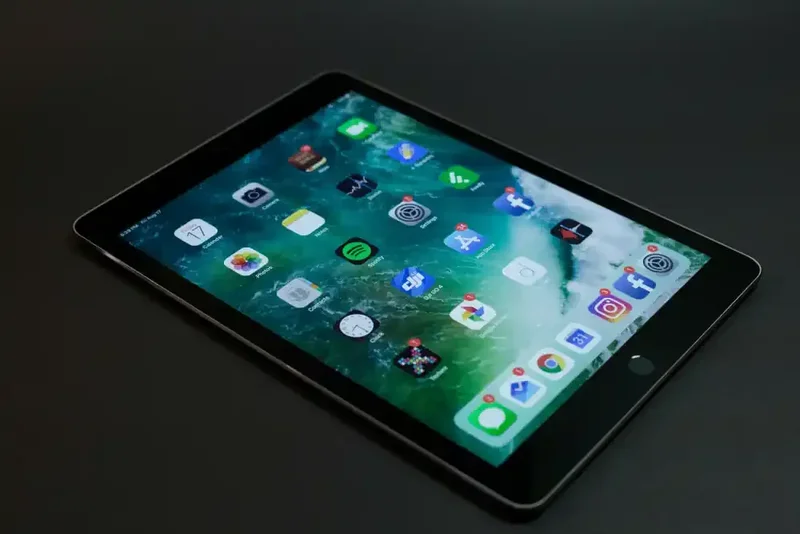

- Smartphones et tablettes utilisés comme terminaux d'exploitation ou IHM mobiles
- Ordinateurs portables pour les opérations de service et de mise en service
- Cartes monocartes et automates comme Raspberry Pi, IPC industriels ou edge devices compacts
Une prise USB-C directement dans l'armoire évite le bric-à-brac des blocs secteurs et multiprises - plus propre, plus sûr et plus facile à maintenir.
Entrée en courant continu ou alternatif ?
Le choix entre AC et DC en entrée dépend de l'application. Les deux solutions ont leur intérêt - et DPS propose les deux.
DC (courant continu) est le premier choix lorsque l'armoire dispose déjà d'une alimentation principale 24 V ou 48 V ou d'un onduleur. Les convertisseurs DC/DC sont très compacts et occupent peu de place sur le rail DIN.
AC (courant alternatif) convient parfaitement aux solutions autonomes sans bus DC existant. Les modules AC/DC sont généralement un peu plus volumineux, mais ne nécessitent aucun composant supplémentaire pour être opérationnels.
USB-PD ou pas de PD ?
Une des questions qui revient le plus souvent : ai-je besoin du Power Delivery (PD) ?
Réponse courte : avec le PD, cela fonctionne presque à tous les coups ; sans PD, tout dépend de l'appareil. Un coup d'œil au bloc d'alimentation d'origine de l'appareil tranche en général la question.
USB-C sans Power Delivery
Les blocs sans PD délivrent une tension fixe de 5 V à un courant maximal donné - typiquement 3 A pour les appareils à charge rapide, mais certains modèles se limitent à 0,5 A ou 1 A.
Bon à savoir : une alimentation dont le courant nominal est supérieur au besoin peut être utilisée sans risque. L'appareil ne tire que le courant dont il a réellement besoin.
USB-PD : négociation intelligente
L'USB Power Delivery permet à l'alimentation et à l'appareil de négocier la meilleure combinaison tension-courant. Les tensions standard sont 5 V, 9 V, 15 V et 20 V. Même les appareils gourmands sont ainsi alimentés de manière fiable.
Cas particulier : les ordinateurs portables
Les ordinateurs portables se chargent presque exclusivement via Power Delivery. Les modèles plus anciens ne supportent souvent qu'une seule classe de tension - généralement 20 V. Si l'alimentation ne propose pas cette classe, l'ordinateur ne se charge tout simplement pas.
Conseil pratique : avant de choisir, vérifiez le chargeur d'origine de l'ordinateur portable ou consultez sa fiche technique. En cas de doute, une alimentation PD couvrant au moins les quatre tensions standard (5/9/15/20 V) est le choix le plus sûr.
Produits correspondants du portfolio DPS

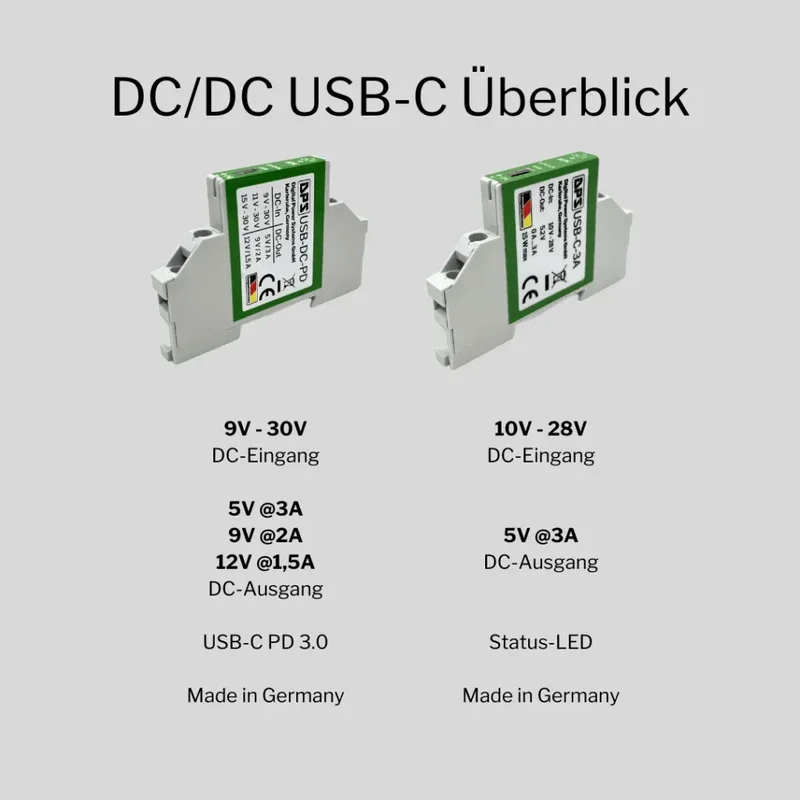

Modules DC/DC
DPS propose deux variantes DC/DC pour rail DIN :

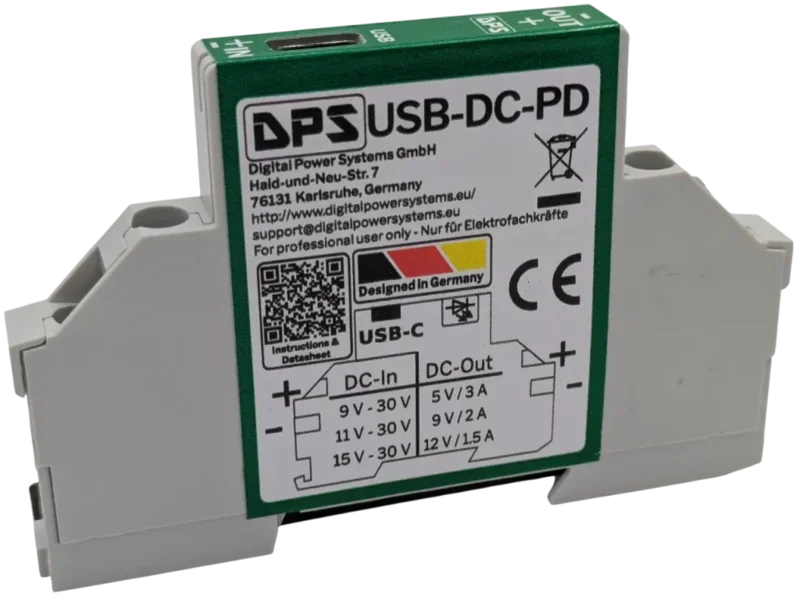

- USB-DC-PD - avec Power Delivery, idéal pour les ordinateurs portables et les appareils compatibles PD
- USB-C-3A - sans PD, 5 V/3 A pour Raspberry Pi, tablettes et charges simples
Modules AC/DC
Une variante AC/DC alimentée directement sur le secteur est en préparation et sera bientôt disponible.

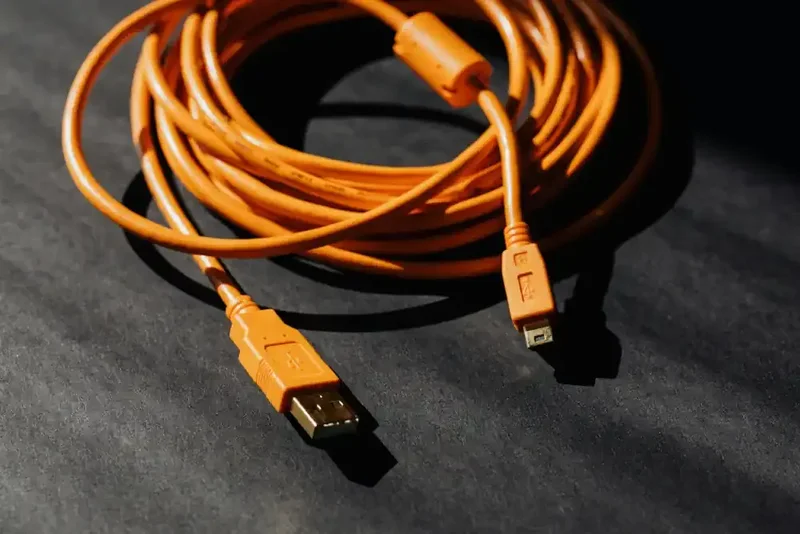

Câbles : économiser au mauvais endroit coûte du temps
Les câbles de mauvaise qualité font partie des causes de panne les plus fréquentes. Un cas typique remonté du terrain : un client a constaté que son Raspberry Pi 5 basculait inopinément en mode basse consommation. Le coupable n'était pas l'alimentation, mais un câble bon marché présentant une résistance de contact élevée - la tension s'effondrait simplement sous charge.
Recommandation : investissez dans des câbles USB-C certifiés et de bonne qualité, avec une section de conducteurs suffisante. Pour les applications PD au-delà de 60 W, une puce E-Marker dans le câble est de toute façon obligatoire.
Des questions sur le dimensionnement ?
Vous ne savez pas quelle variante convient à votre application ? Nous vous conseillons volontiers - merci de noter que, pour des raisons économiques, nous ne pouvons accompagner que les clients professionnels.
